Назначение: для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Поверка трансформатора тока ТЛМ

Трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхнем торце трансформаторов тока. Первичная обмотка трансформаторов тока включается в цепь измеряемого тока. Подключение токоведущих шин осуществляется к прямоугольным контактным площадкам с помощью болтов. Трансформаторы тока имеют два сердечника с вторичными обмотками для измерений и защиты. Трансформаторы могут быть установлены в любом положении и крепятся четырьмя болтами через отверстия в основании. Клеммы выводов вторичных обмоток снабжены закрепляющими винтами. Трансформаторы тока не имеют заземляющего зажима. Во время эксплуатации вторичная обмотка трансформатора должна быть замкнута на нагрузку, в случае отсутствия нагрузки, замыкающей вторичную цепь, обмотка должна быть замкнута.

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока выпущены в следующих модификациях ТЛМ-10-1, ТЛМ-10-1У3, ТЛМ-10-2, ТЛМ-10-2У3, ТЛМ-6 У3 которые отличаются друг от друга значениями номинального первичного тока и номинальной вторичной нагрузки.

К трансформаторам тока данного типа относятся трансформаторы тока следующих модификаций:

• ТЛМ-10-1 зав. № 2798, 2712, 1684, 2794, 391, 9409, 9429, 0748, 0109, 9362, 9358, 8274, 8456, 5982;
• ТЛМ-10-1У3 зав. № 4308, 4310, 6727, 3521, 9693, 2134, 2387, 2381, 2958, 9338, 8720, 9564, 8385, 8461, 9614, 9566, 9601, 2130, 2485, 6059, 3494, 3486, 4166, 3502, 2866, 2849, 3493, 3495, 5067, 4481, 0662, 2023, 8871, 8638, 8452, 0583, 4435, 0960, 9892, 2011, 5265, 2162, 2021, 2024, 0522, 3284, 3941, 1839, 5776, 5172, 3185;
• ТЛМ-10-2 зав. № 5105, 4678;
• ТЛМ-10-2У3 зав. № 2701, 0949, 0426, 5756, 5605, 2338, 1179, 8285, 7352, 8604, 8613, 5145, 8972, 5203, 9312, 9357, 3680, 3682, 2728, 2321, 3873, 54813, 9430, 9640, 7645, 1430, 9844, 8447, 9843, 9950, 9848, 9941, 2007, 6093, 4652, 5171, 4515, 2844, 2843, 6270, 5636, 3205, 4405, 3806, 2820, 2913, 3040, 3023, 3003, 1900, 1889, 5455, 0624, 3652, 3658, 4662, 4652, 8162, 7718, 6499, 8862;
• ТЛМ-6 У3 зав. № 3857.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

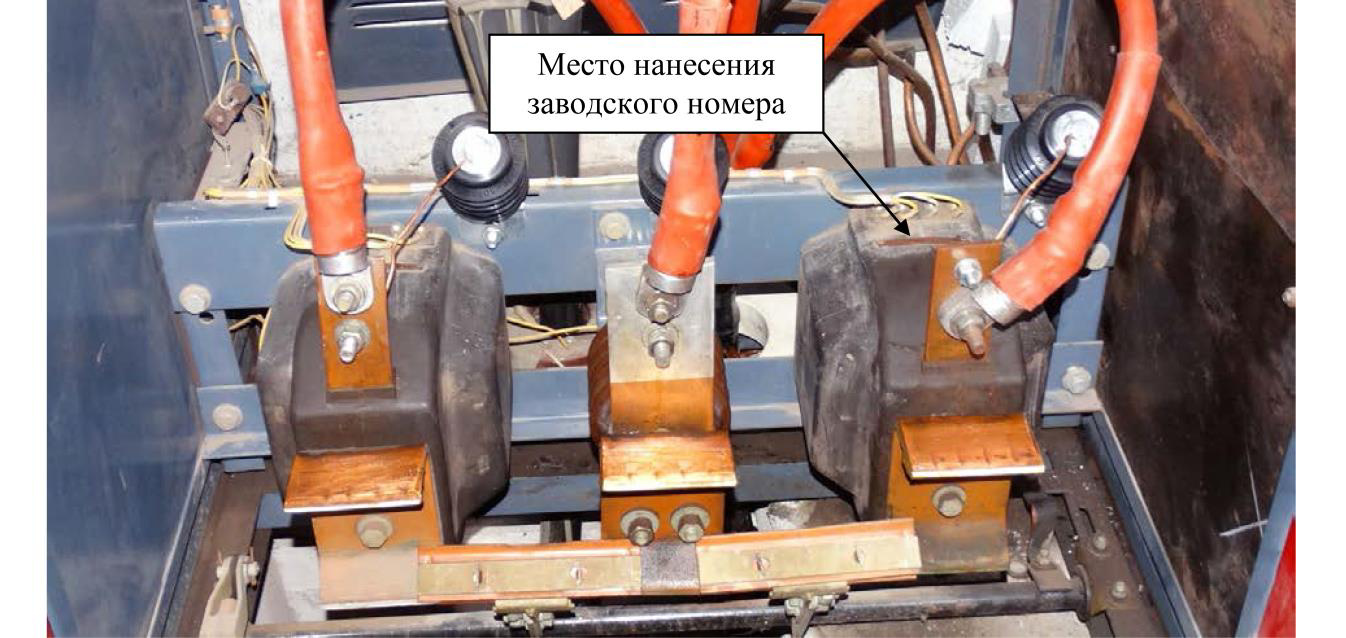

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.

Пломбирование трансформаторов тока не предусмотрено.
