Назначение: для измерения объёма, массы, объёмного и массового расхода, количества теплоты (тепловой энергии) теплоносителя на узлах коммерческого учета тепловой энергии и расхода теплоносителя на источниках и у потребителей тепловой энергии, пунктах коммерческого учета водоснабжения и сброса сточных вод, системах сбора данных, контроля и регулирования технологических процессов на жидких средах.

Поверка теплосчетчиков ТеРосс-ТМ

Принцип работы теплосчетчиков состоит в измерении объемного расхода, температуры и давления теплоносителя в трубопроводах и последующем вычислении тепловой энергии (количества теплоты) и массы теплоносителя.

По основным параметрам и техническим характеристикам теплосчетчики соответствуют ГОСТ Р 51649-2000 и рассчитаны на обслуживание от одной до шестнадцати (в многоканальном исполнении) систем тепловодоснабжения.

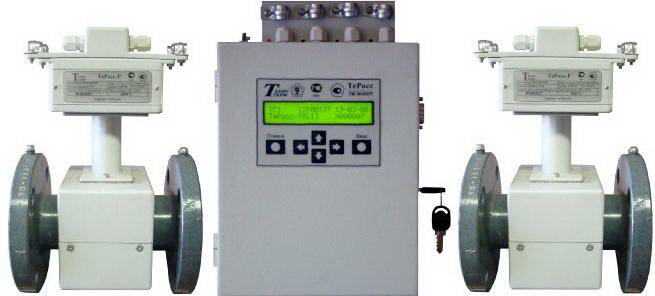

В состав теплосчетчиков входят: электронный блок вычислительного устройства (ВУ), измерительные блоки (ИБ) и первичные преобразователи расхода (ПР), температуры (ПТ), давления (ПД).

ВУ — осуществляет обработку, отображение и накопление (архивирование) информации, полученной от ИБ.

ИБ — осуществляет преобразование сигналов от первичных преобразователей (ПР, ПТ и ПД) и передачу информации в ВУ. В состав ИБ могут входить до двух электромагнитных преобразователей расхода (ПРЭ) и до трёх погружных преобразователей расхода (ПРБ-n, где n — число датчиков локальной скорости в составе преобразователей расхода).

К одному ИБ может быть подключено до шестнадцати преобразователей расхода и счетчиков с импульсным или частотным выходным сигналом (ПРИ), до четырех ультразвуковых преобразователей расхода (УПР), до шести ПТ, до шести ПД. Перечни применяемых в составе теплосчетчика средств измерений приведены в таблицах 1, 2 и 3 .

В качестве ПТ используются платиновые термометры сопротивления классов допуска A и B по ГОСТ Р 8.625-2006 с номинальной статической характеристикой Pt100 (а = 0,00385 °С-1) или 100П (а = 0,00391 °С-1). Для измерения температур в подающем и обратном трубопроводе тепловых систем используются комплекты ПТ указанных типов.

Преобразователи ПРБ-n и УПР применяются при диаметрах условного прохода (Ду) трубопроводов: от 300 до 1600 мм.

Диаметры условного прохода трубопровода (Ду), минимальные и максимальные значения объемного расхода (в зависимости от динамического диапазона Gmax/Gmin) в измерительных каналах с ПРЭ приведены в таблице 5. В каналах расхода с ПРЭ возможно измерение расхода в обоих направлениях движения потока измеряемой среды.

Диаметры условного прохода трубопровода и диапазоны измерений измерительных каналов с ПРИ приведены в технической документации соответствующих средств измерений.

Значения максимального объемного расхода для преобразователей ПРБ-n и УПР зависят от внутреннего диаметра трубопровода и соответствуют средней скорости потока до 10 м/с.

Блоки (ИБ) и (ВУ) конструктивно могут быть объединены в один блок, образуя единый моноблок теплосчетчика. При модульном исполнении ИБ и ВУ допускается применение ИБ с отдельным стабилизированным источником питания (ИПС).

Теплосчетчик позволяет выводить измерительную и статистическую информацию через интерфейсы RS-232, CAN2.0B, USB (дополнительно по заказу потребителя по интерфейсам RS-485, WiFi, Bluetooth).

По заказу потребителя теплосчетчик может комплектоваться:

выносным индикаторным табло (ТИН) для дистанционного отображения информации в удобном для потребителя месте;

адаптером стандартизованного выхода (АСВ), для преобразования значений параметров теплоносителя в унифицированные электрические сигналы:

• постоянного тока, в диапазоне 4 … 20 мА, 0 … 20 мА или 0 … 5 мА;
• частотного сигнала, в диапазоне 10 … 1000 Гц или 10 … 5000 Гц.

Для контроля несанкционированного доступа предусмотрено подключение контактной пары (сигнализации) к импульсному входу ВУ.

Глубина архива: среднечасовые — до 730 суток; среднесуточные — до 60 месяцев; среднемесячные — до 16 лет; среднегодовые — до 16 лет; архив событий — 16384 записи, внут-ричасовой архив 16200 записей, 1 запись от 2 секунд.
