Поверка генератора АКИП-3409/1 в Костроме
Генераторы сигналов специальной формы АКИП-3409/1, АКИП-3409/2, АКИП-3409/3, АКИП-3409/4, АКИП-3409/5, (далее по тексту — генераторы) предназначены для генерации сигналов стандартных форм: синусоидального, прямоугольного, треугольного, импульсного, шумового, постоянного тока, а также до 48 типов сигналов произвольной формы. Поверка генератора АКИП-3409/1 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка генератора АКИП-3409/1

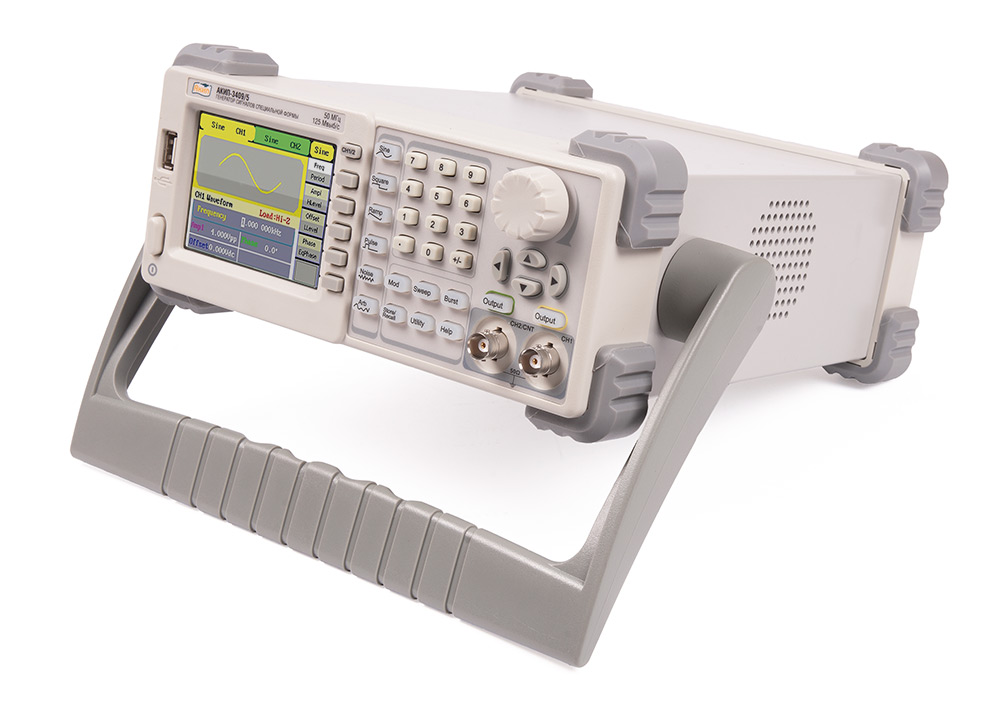

Генераторы представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на технологии прямого цифрового синтеза, который позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений практически любой формы. На передней панели генератора находится цветной жидкокристаллический дисплей, состоящий из двух частей: в верхнем окне отображается форма генерируемого сигнала, в нижнем окне — его параметры. Справа от дисплея находится вертикальный ряд кнопок меню, с помощью которых пользователь может ввести меню различных генерируемых функций, и ряд кнопок, используемых при генерации стандартных форм сигналов. В нижней части панели расположены выходные разъемы двух каналов и кнопки, используемые при выборе функций модуляции. Для ввода цифровых параметров на панели имеется три группы органов управления: кнопки направлений (со стрелками), вращающийся регулятор параметров и цифровая клавиатура.
Особенности и краткие характеристики генератора:
- 2 канала (два независимых выхода)
- Диапазон частот (синус): 1 мкГц – 5 МГц (АКИП-3409/1), 1 мкГц – 10 МГц (АКИП-3409/2), 1 мкГц – 20 МГц (АКИП-3409/3), 1 мкГц – 25 МГц (АКИП-3409/4), 1 мкГц – 50 МГц (АКИП-3409/5); для меандра до 25 МГц (в зависимости от модели)
- Разрешение по частоте 1 мкГц
- Разрядность ЦАП 14 бит; частота дискретизации 125 МГц; память 16 тысяч точек
- Использование прямого цифрового синтеза (DDS)
- Внутренний опорный генератор: ±1×10-4 (опция: ±2×10-7)
- Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный, импульс, белый шум
- Режим формирования сигнала произвольной формы (45 видов)
- Виды модуляции: АМ, ФМ, ЧМ, ЧМн, АМн, ШИМ
- Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …50000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…500 с, нач. фаза 0,1° — 360°

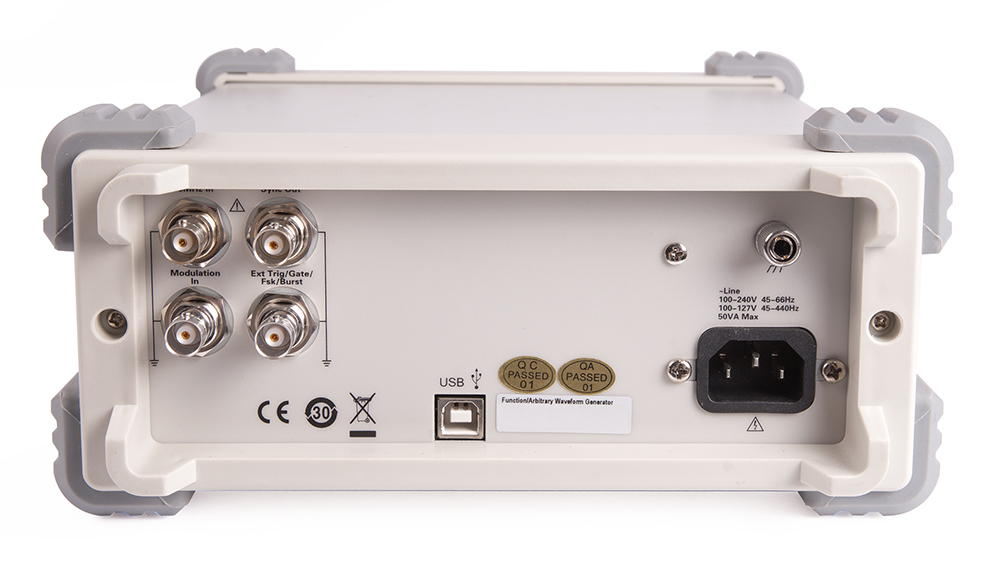

- Вход внешнего ОГ (10 МГц), синхронизация (вход и выход)
- Частотомер: 100 мГц — 200 МГц
- Интерфейс USB (ДУ, программирование), опция GPIB (КОП)
- ПО для формирования сигналов СПФ (EasyWave)
- Цветной графический дисплей (диаг. 9 см, 320×240)
Поверка осуществляется в соответствии с документом «Генераторы сигналов специальной формы АКИП-3409/1, АКИП-3409/2, АКИП-3409/3, АКИП-3409/4, АКИП-3409/5. Методика поверки 54882137/1-12 МП», утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» 14 декабря 2012 г.
Основное поверочное оборудование:
- частотомер Ч3-63/1, диапазон частот от 0,1 Гц до 1500 МГц, погрешность ±5 10-7;
- стандарт частоты рубидиевый FS725(применять при поверке генераторов с опцией 100), погрешность частоты за год ±5 10-10;
- вольтметр универсальный В7-78/1, диапазон от 0 до 1020 В, погрешность ± (0,0035-10-2-иизм. + 5 е.м.р.);
- вольтметр диодный компенсационный В3-49, пределы измерения 10 мВ — 100 В, диапазон частот 20 Гц — 1000 МГц, относительная погрешность 5U< ± (0,2+(0,08/иизм)) %;
- анализатор спектра Agilent E4447A, погрешность измерения уровня ±0,17 дБ;
- осциллограф цифровой запоминающий WaveRunner 204Xi, полоса пропускания 2 ГГ ц, время нарастания переходной характеристики 0,2 нс;
- измеритель нелинейных искажений СК6-13, частотный диапазон от 10 Гц до 120 кГц, диапазон измеряемых коэффициентов гармоник 0,003-100 %.
