Назначение: для измерений температуры жидких, газообразных, сыпучих сред, а также для измерений температуры поверхности твердых тел.

Поверка цифрового термометра многофункционального

Принцип действия термометров основан на измерении электрических сигналов (термо-ЭДС) и преобразовании их в значения температуры с последующей индикацией на дисплее или передачей данных по беспроводной сети Bluetooth на мобильное устройство или ПК.

Термометры состоят из электронного блока модели 20200 с автономным питанием и подключаемых к нему сменных датчиков температуры (измерительных зондов) -термоэлектрических преобразователей (ТП) с НСХ типа «К» по ГОСТ Р 8.585-2001.

Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.

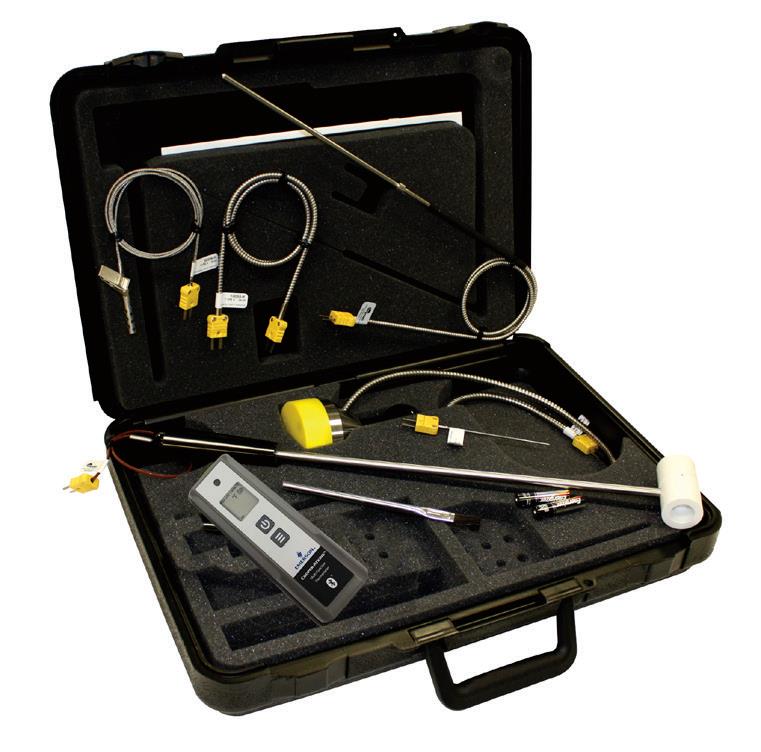

Термометры могут комплектоваться пятью сменными измерительными зондами следующих моделей: 50208-К, 50207-К, 50306-К, 50014-К, 50004-К. Сменные измерительные зонды отличаются друг от друга по метрологическим и техническим характеристикам, а также по конструктивному исполнению.

Измерительный зонд 50208-К предназначен для измерений температуры жидких сред и состоит из ЧЭ, помещенного в защитный чехол из нержавеющей стали, удлинительных термоэлектродных проводов в металлической армированной защитной оболочке со штекерным соединением с плоскими разъемами.

Измерительный зонд 50207-К используется для измерений температуры жидких и твердых сред и состоит из ЧЭ, помещенного в защитный чехол из нержавеющей стали со штекерным соединением с плоскими разъемами.

Измерительный зонд 50306-К предназначен для измерений температуры газообразных сред и состоит из ЧЭ, помещенного в защитный чехол из нержавеющей стали, снабженный защитной арматурой в виде пустотелого цилиндрического перфорированного корпуса, зажимного крепления для монтажа зонда на объект измерений и удлинительных термоэлектродных проводов в металлической армированной защитной оболочке со штекерным соединением с плоскими разъемами.

Зонды 50014-К и 50004-К предназначены для измерений температуры поверхностей.

Измерительный зонд 50014-К состоит из ЧЭ, помещенного в цилиндр из нержавеющей стали, который интегрирован в корпус держателя, выполненного из тефлона (фторопласта), удлинительных термоэлектродных проводов в металлической армированной защитной оболочке со штекерным соединением с плоскими разъемами. Держатель обладает прижимной ручкой и утяжелителем, вес которого достаточен для плотного прижима термочувствительной зоны зонда к измеряемому объекту.

Измерительный зонд 50004-К состоит из ЧЭ, помещенного в цилиндр из нержавеющей стали, который размещен во фторопластовом держателе, закрепленном на выносную штангу для ручного удержания, удлинительных термоэлектродных проводов в защитной оболочке со штекерным соединением с плоскими разъемами.

Электронный блок термометра конструктивно выполнен в компактном корпусе из пластика и имеет на передней панели трехразрядный жидкокристаллический дисплей и кнопки управления. Внутри корпуса блока размещена электронная схема на печатной плате и отсек для одной щелочной батареи размера АА. В верхней части корпуса электронного блока находится разъем для подключения измерительного зонда.

Программное обеспечение

Термометры имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации и индикации результатов измерений на дисплее. ПО устанавливается в термометр на заводе -изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция термометра исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений — «высокий». Идентификационные данные встроенного ПО — отсутствуют.
