Поверка аттенюатора ступенчатого R&S RSC в Костроме
Назначение: для ослабления уровня высокочастотных электромагнитных колебаний и воспроизведения шкалы отношения мощностей в качестве преобразователей масштабных переменных по ГОСТ Р 8.562-2007. Применяются при исследовании, разработке, производстве радиоэлектронной аппаратуры, а также при поверке и калибровке радиоэлектронных средств измерений.
Поверка аттенюатора ступенчатого R&S RSC
Принцип действия аттенюаторов основан на ослаблении входного сигнала с помощью коммутируемых резистивных секций. Коммутация секций производится при помощи элек— тромеханического реле.

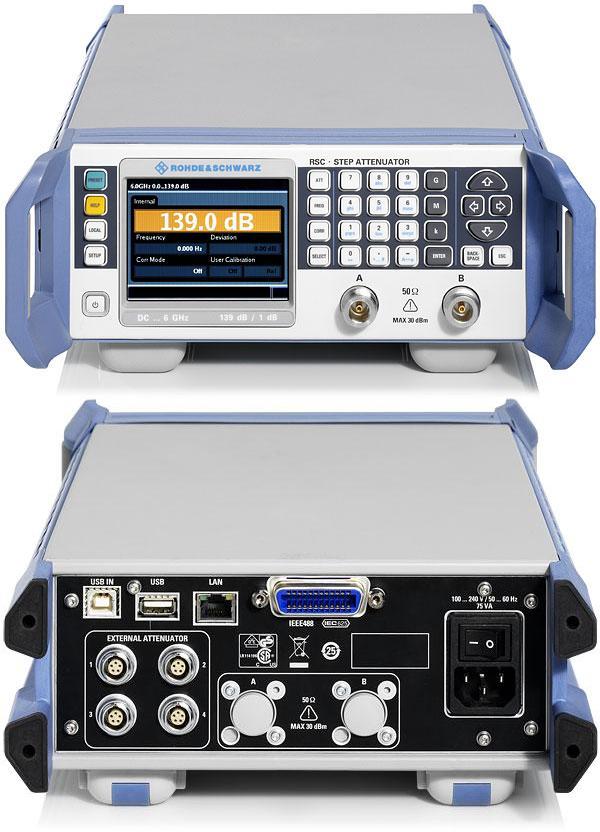

Конструктивно аттенюаторы выполнены в виде индикаторного блока и встроенных в него или внешне подключаемых модулей с резистивными секциями, модули отличаются частотным диапазоном и шагом ослабления. Управление настройками аттенюатора производится с помощью кнопок на передней панели индикаторного блока с одновременным их отображением на экране, размещенном также на передней панели. Также на передней панели расположены вход и выход для встроенных в блок резистивных секций. На задней панели размещены разъем сетевого питания, разъемы для подключения внешних модулей и интерфейсы дистанционного управления (GPIB, LAN, USB).
Поверка осуществляется в соответствии с документом «Аттенюаторы ступенчатые R&S RSC. Методика поверки МП РТ 1613-2011», утвержденным ФГУ «Ростест—Москва» в ноябре 2011 г.
Сведения о методиках (методах) измерений
- Методы измерений с помощью аттенюаторов ступенчатых R&S RSC приведены в эксплуатационном документе “Аттенюаторы ступенчатые R&S RSC. Руководство по эксплуатации”.
Нормативные и технические документы, устанавливающие требования к аттенюаторам ступенчатым R&S RSC
- Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия.
- ГОСТ Р 8.562-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжений переменноготока синусоидальных электромагнитных колебаний»
