Назначение: для измерений и визуального наблюдения составляющих спектра (частоты и уровня) периодически повторяющихся сигналов.
Поверка анализатора спектра E4440A, E4443A, E4445A, E4446A, Е4447А, E4448A

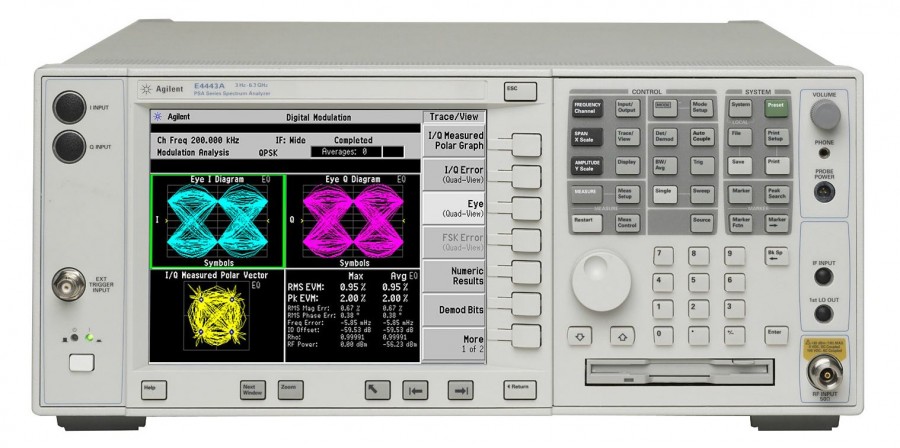

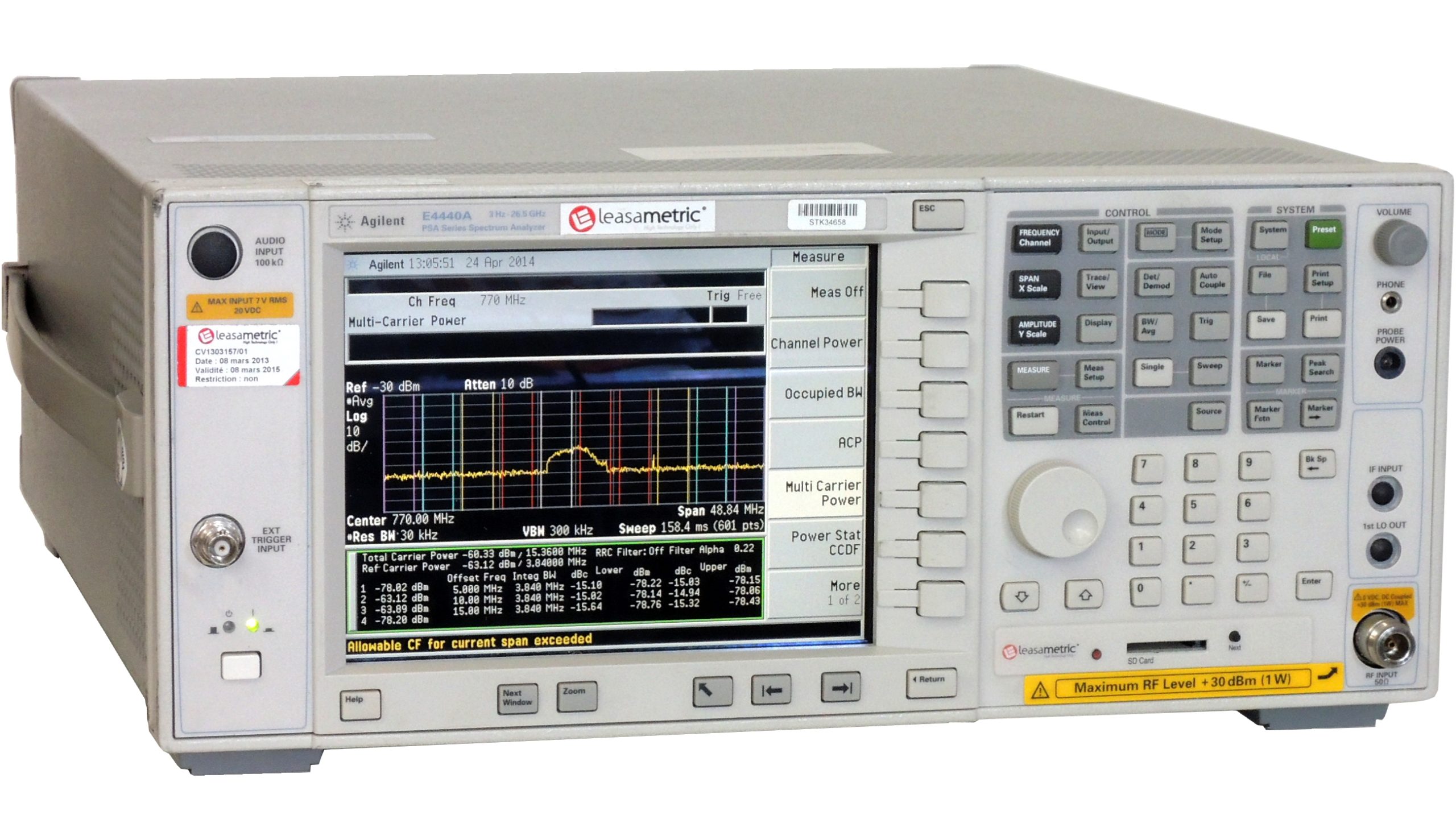

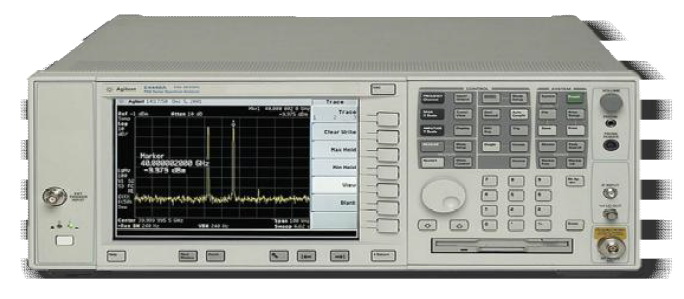

Анализатор конструктивно выполнен в виде моноблока. Внешнее управление осуществляется по шине GPIB. Результаты измерений и режимы работы отображаются на жидкокристаллическом дисплее. Анализаторы имеют аналогичные характеристики, отличаясь диапазоном частот. В анализаторах предусмотрена синхронизация развертки спектра внешним сигналом.
Принцип действия анализаторов основан на последовательном анализе частотного спектра сигналов. Преобразование синусоидального сигнала осуществляется с помощью селективного супергетеродинного перестраиваемого приемника в цифровой код и отображается на экране дисплея.
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) анализаторов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.
ПО встроенное, изменение метрологически значимой части ПО анализатора невозможно физически.
Специальные средства защиты ПО исключают возможность несанкционированной модификации, загрузки, считывания из памяти анализатора, удаления или иных преднамеренных изменений метрологически значимой части ПО и результатов измерений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Идентификационные данные ПО анализаторов
| Идентификационное
наименование ПО |
Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм
вычисления цифрового идентификатора ПО |
| PSA Series Spectrum Analyzer Firmware | не ниже A.03.03.007 | — | — |
Поверка осуществляется по документу 651-13-09 МП «Инструкция. Анализаторы спектра E4440A, E4443A, E4445A, E4446A, Е4447А, E4448A. Методика поверки», утвержденному первым заместителем генерального директора — заместителем по научной работе ФГУП «ВНИИФТРИ» в ноябре 2013 г.
Основные средства поверки:
- генератор сигналов Agilent E8257D с опцией UNX (рег. № 53941-13) диапазон частот от 250 кГц до 50 ГГц, пределы допускаемой относительной погрешности установки частоты ± 7,5-10″ ; максимальный уровень выходной мощности не менее 10 дБм, пределы допускаемой относительной погрешности установки уровня мощности не более ± 1,2 дБ);
- частотомер электронно-счетный Agilent 53132А (рег. № 26211-03), пределы допускаемой относительной погрешности измерений частоты ± 5 10-6;
- стандарт частоты рубидиевый FS725 (рег. № 31222-06), пределы допускаемой относительной погрешности установки частоты ± 5 10-10;
- измеритель мощности Е4419В с преобразователями измерительными 8482А; 8487A 8485D, 8487D (рег. № 38915-08) , пределы допускаемой относительной погрешности измерений мощности ± (4^6) %;
- генератор сигналов произвольной формы Agilent 33250А (рег. № 52150-12), пределы допускаемой относительной погрешности установки частоты ± 110-6.
Сведения о методах измерений
- Анализаторы спектра E4440A, E4443A, E4445A, E4446A, Е4447А, E4448A. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам спектра E4440A, E4443A, E4445A, E4446A, Е4447А, E4448A
- Техническая документация изготовителя.
