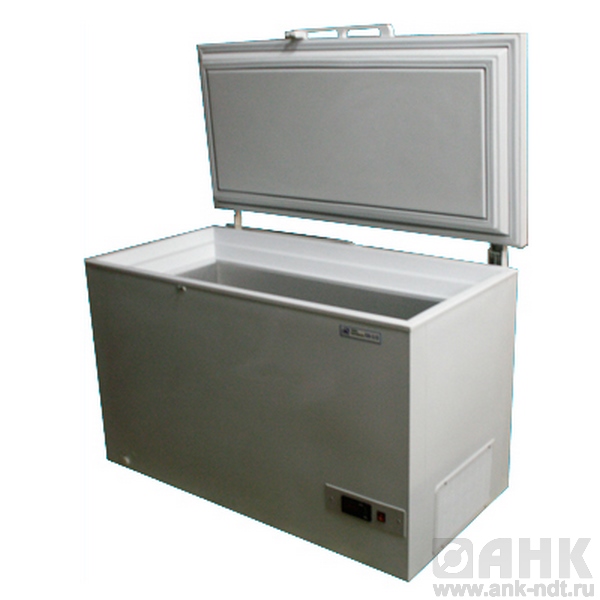

Описание камеры морозильной КТМ-0,18
Камера марки КТМ-0,18 применяется для проведения испытаний на теплостойкость и морозостойкость клеевых соединений древесины по ГОСТ 18446-73 "Древесина клееная. Метод определения теплостойкости и морозостойкости клеевых соединений.
Контроль за температурой в охлаждаемом объеме камеры ведется по термометру, вмонтированному в нижнюю часть передней панели камеры. Контроль за температурой в объеме камеры во время обогреваемого режима ведется в дублированном варианте для избежания пожарной опасности по причине отказа как датчика температуры, так и микропроцессора контроллера.
Камера состоит из двух основных частей: корпуса камеры и машинного отделения, расположенного на раме. Корпус представляет собой теплоизолированную пенополиуретаном объемную конструкцию, состоящую из внутреннего и наружного короба. Внутренний короб представляет собой гладкотрубный испаритель. В дне корпуса имеется сливное отверстие. Корпус установлен на раме, выполненной из тонколистовых стальных уголков.
Для загрузки камера имеет двойную теплоизолированную створку.
Термометр, измеряющий температуру охлаждаемого объема с разрешающей способностью до 0,1°С и допустимой погрешностью 0,5% подлежит периодической поверке и имеет сертификат соответствия типа средств измерений.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование | Значение |
| Полезный объем, м3 | 0,18 |
| Температура внутреннего объема, °С | +60 ± 3 –30 ± 3 |
| Количество одновременно загружаемых образцов с температурой +20°С - влажностью 10±2%, массой и объёмом в плотном теле, кг/дм3, не более - влажностью 30%, массой и объёмом в плотном теле, кг/дм3, не более | 16/40 9/20 |
| Продолжительность установления температурного режима минус 30°С, при температуре окружающего воздуха +20°С - с момента включения не загруженной камеры, мин, не более - с момента включения камеры, загруженной образцами с влажностью W=10±2% в количестве 40 дм3 , мин., не более - с момента включения камеры , загруженной образцами с влажностью W=30% в количестве 20 дм3, мин., не более | 130 180 240 |
| Потребляемая мощность, Вт | 500 |
| Масса, кг | 80 |
| Габаритные размеры, мм Длина Ширина Высота | 1310 720 855 |
| Внутренние размеры, мм Длина Ширина Высота | 1030 360 530 |
| Разрешающая способность измерителя температуры, °С | 0,1 |
| Предел допустимой погрешности измерения температуры, % | 0,5 |
