Описание Intellix BMT 300
Сегодня вводы повсеместно применяются в высоковольтных (ВВ) подстанционных трансформаторах, токовых трансформаторах и коммутационной аппаратуре. Они являются причиной большей части отказов ВВ подстанций, и половина этих случаев являются катастрофическими с серьезными и опасными последствиями. В прошлом на решение этой проблемы были нацелены профилактическое обслуживание, ранняя замена и регулярное офлайн тестирование. В настоящее время имеется технология, которая позволяет владельцам этих объектов обнаруживать приближающиеся отказы и снижать свои затраты на обслуживание.

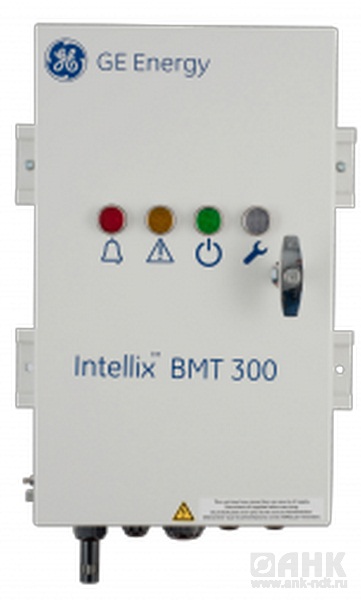

Intellix BMT 300 – это система реального времени компании GE, которая постоянно контролирует не только состояние вводов (емкость и коэффициент мощности), но и также активность частичных разрядов (ЧР) в главном трансформаторном баке. Это позволяет предупреждать персонал об условиях отказа на ранней стадии и предоставляет необходимую информацию о состоянии вводов и трансформатора.
Система Intellix BMT 300 может использоваться как автономное устройство или она может применяться в сочетании с семейством многокомпонентных газоанализаторов Kelman TRANSFIX™ компании GE для анализа растворенных газов (DGA). Комбинация систем Intellix BMT 300 и TRANSFIX предоставляет пользователям комплексную информацию из одного источника, что обеспечивает возможность более глубокого анализа состояния трансформатора и контроля основных причин неисправностей большинства трансформаторов.
Основные преимущества
- Один прибор, объединяющий непрерывный контроль вводов и детектирование активности ЧР в главном баке, используя один и тот же тест-адаптер вводов.
- Одно диагностическое программное обеспечение (ПО) Perception™ компании GE, используемое для получения простой для анализа информации об активности ЧР и содержании растворенных газов.
- Один поставщик оборудования – обеспечение установки, корректной связи и минимизация административной нагрузки с целью снижения общих затрат владельца вашего трансформатора.
Области применения
Силовые коммуникации
- Обслуживание по текущему техническому состоянию вводов трансформаторов.
- Детектирование активности ЧР в главном баке трансформатора с целью ее корреляции с анализом содержания растворенных газов.
Производство металлов
- Контроль состояния вводов для исключения незапланированной остановки производства.
- Контроль ЧР объектов с повышенной концентрацией напряжений на алюминиевых и сталелитейных заводах.
Нефтехимия
- Детектирование развития дугового замыкания в трансформаторах.
- Контроль "здоровья" вводов для исключения катастрофических отказов трансформаторов.
| Электрические входы | |
| Вход | Измерения на 3-фазных вводах (ВВ) |
| Дополнительно | Дополнительные 3 фазы (НВ) |
| Частота опроса | НЧ для вводов: 100 кГц ВЧ для ЧР: 100 МГц |
| Разрешение | Ток: 0.01 мА Фазовый угол: 0.01 градуса |
| Электрический выход (прибор в корпусе) |
| Данные по вводам |
|
| Данные по частичным разрядам |
|
| Индикаторы, видимые при солнечном свете |
|
| Реле для настраиваемой сигнализации |
|
| Связь |
| Стандартная Modbus удаленный терминал/ASCII через изолированный RS-485 |
| Дополнительно |
Стандартный интерфейс связи с одним главным устройством (single-master) может быть заменен опцией с несколькими главными устройствами (multi-master) с передачей через Ethernet (до 3-х masters), обеспечивая следующее:
|
| Корпус | |
| Рабочая температура | |
| Окружающая | От -30°C до +55°C Когда имеется опция связи с несколькими главными устройствами (multi-master): от -20°C до +55°C |
| Рабочая влажность | 5 - 95% (без конденсации) |
| Исполнение корпуса | IP 55 |
| Электропитание | 100-240 В переменного тока, ±10%, 50-60 Гц, 1.24-0.41 A |
