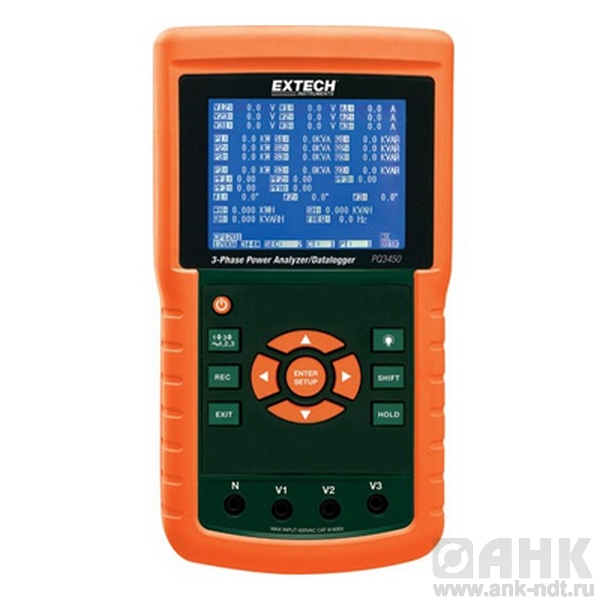

Описание трехфазного анализатора мощности/регистратор данных Extech PQ3450
Тип оборудования: Анализатор электроэнергии
Производитель: Extech Instruments, США
Серия: Extech
Модель: Extech PQ3450
Описание: Прибор для анализа качества электрической энергии
Гарантия на трехфазный анализатор мощности/регистратор данных Extech PQ3450: 12 мес.
Назначение прибора:
Трехфазный анализатор мощности/регистратор данных Extech PQ3450 с возможностью выбора числового или графического дисплея с отображением гармоник. Прибор выполнен в надежном прочном корпусе, имеет большой ЖК дисплей с точечной матрицей, возможностью прочтения данных при солнечном освещении, отображение числовых данных, подсветка. Опциональные токоизмерительные клещи на 200 A, 1200 A или гибкие токовые щупы на 3000 A. Регулируемое соотношение трансформатора тока ТТ (1 до 600) и трансформатора напряжения ТН (1 до 1000) для высокомощных систем распределения. Возможность загрузки до 30,000 показаний со съемной карты памяти SD в формат Microsoft Excel.
Особенности анализатора Extech PQ3450:
Большой ЖК дисплей с точечной матрицей, возможностью прочтения данных при солнечном освещении, отображение числовых данных, подстветка;
Опциональные токоизмерительные клещи на 200 A, 1200 A или гибкие токовые щупы на 3000 A;
Регулируемое соотношение трансформатора тока ТТ (1 до 600) и трансформатора напряжения ТН (1 до 1000) для высокомощных систем распределения;
Возможность загрузки до 30,000 показаний со съемной карты памяти SD в формат Microsoft Excel® ;
Широкий диапазон частоты дискретизации (от 2 секунд до 2 часов);
Встроенные возможности: часы и календарь;
Простое меню управления;
Гнезда для штекера;
Надежный корпус двойной формовки.
Технические характеристики анализатора Extech PQ3450:
| Напряжение переменного тока (TrueRMS) | 600,0 В | ±(0,5% показ.прибора) |
| Переменный ток | 1200 A | ±(0,5% показ.прибора) |
| Активная мощность (МВт) | 9,999 МВт | ±(1,0% показ.прибора) |
| Полная мощность (МВА) | 9,999 МВА | ±(1.0% показ.прибора) |
| Реактивная мощность (МВАР) | 9,999 МВАР | ±(1.0% показ.прибора) |
| Коэффициент мощности | от 0,00 до1,00 | ±0,04 |
| Частотный диапазон | от 45 Гц до 65 Гц | ±0,1 Гц |
| Фаза | от -180° до +180.0° | ±1° |
| Гармоники (PQ3470) | от 1 до 50-го порядкка | ±2% (от 1 до 20); ±4% (от 21 до 31) |
| Пик-фактор (PQ3470) | 1,00 до 99,99 | ±(5%) |
| Ток на входе | 200 мВ, 300 мВ, 500 мВ; 1 В, 2 В, 3 В; возможность реглирования | ±(0,5% показ.прибора) |
| Энергия активной мощности (МВт*ч) | 0.0 кВт*ч до 9.999 МВт*ч | ±(2,0% показ.прибора) |
| Энергия полной мощности (МВА*ч) | 0.0 KВА*ч до 9.999 МВА*ч | ±(2,0% показ.прибора) |
| Энергия реактивной мощности (МВАР*ч) | 0.00 KВАР*ч до 9.999 МВАР*ч | ±(2,0% показ.прибора) |
| Регистрация данных | 30,000 показаний (карта памяти SD) | |
| CE/CAT категории | CE/CAT III-600V | |
| Габариты | 225 x 125 x 64 мм | |
| Вес | 1010г | |
