Поверка термопреобразователя Модель TR21-A (термометра сопротивления) в Костроме
Поверка осуществляется по документу ИЦРМ-МП-074-18 «Термопреобразователи сопротивления серий
ТR, TF. Методика поверки», утвержденному ООО «ИЦРМ» 17.04.2018 г.
Основные средства поверки:
- термометр сопротивления платиновый эталонный ПТС-10М (регистрационный номер в Федеральном информационном фонде 11804-99);
- мультиметр цифровой с системой сбора данных 2700 (регистрационный номер
в Федеральном информационном фонде 25788-08); - вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13);
- термостат переливной прецизионный ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Оставить заявку
Поверка осуществляется по документу ИЦРМ-МП-074-18 «Термопреобразователи сопротивления серий
ТR, TF. Методика поверки», утвержденному ООО «ИЦРМ» 17.04.2018 г.
Основные средства поверки:
- термометр сопротивления платиновый эталонный ПТС-10М (регистрационный номер в Федеральном информационном фонде 11804-99);
- мультиметр цифровой с системой сбора данных 2700 (регистрационный номер
в Федеральном информационном фонде 25788-08); - вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13);
- термостат переливной прецизионный ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
-
Поверка термопреобразователя Модель TR21-A (термометра сопротивления) проходит в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.
Применение и поверка термопреобразователя Модель TR21-A (термометра сопротивления)
- Стерильные процессы
- Пищевая отрасль промышленности
- Био и фармацевтическая отрасль промышленности, производство активных ингредиентов
Особенности
- Сенсор может быть откалиброван без нарушения герметичности процесса
- Компактный дизайн для экономии места при монтаже
- Простое и быстрое соединение используя М12 штекерный разъем
- С прямым выходным сигналом от датчика (Pt100 / Pt1000 с 3-х или 4-х проводной схемой) или встроенным преобразователем с выходным сигналом 4 … 20 мА, возможность конфигурации при помощи бесплатного ПО — WIKA soft
- Материалы и качество обработки поверхности в соответствии с нормами установленными для стерильных процессов
Описание

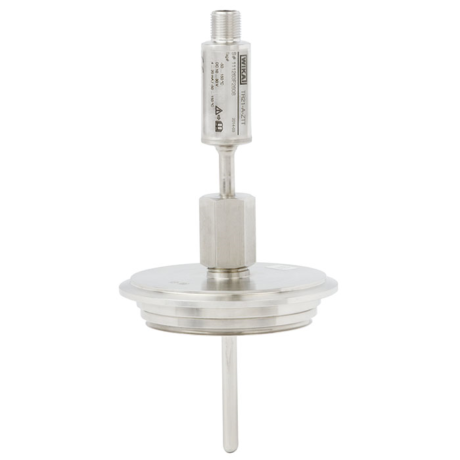

Модель термометра сопротивления TR21-А используется для измерения температуры стерильных процессов и может использоваться для измерения температуры жидких и газообразных сред в диапазоне от -50 … +250 °C. Эти термометры укомплектованы защитными гильзами и к участкам присоединения к процессу предъявляются жёсткие требования в плане материалов и дизайна, измерительных точек стерильных процессов. Все электрические компоненты имеют степень защиты против влаги (IP67 или IP69K).
Термометр сопротивления может поставляться с прямым выходным сигналом от датчика или встроенным преобразователем, который может конфигурироваться при помощи бесплатного ПО — WIKA soft-ТТ. Диапазон измерения, демпфирование, сигнал о неисправности по NAMUR NE43 и TAG номера могут быть скорректированы.
Для удобства калибровки или обслуживания датчик может быть извлечён из процесса без его остановки или без отключения электрических соединений. Таким образом, простои и различные риски ,связанные с остановкой процесса, могут быть сведены к минимуму.
Подпружиненная измерительная вставка гарантирует хороший контакт между наконечником датчика и внутренней нижней торцевой частью защитной гильзы, обеспечивая тем самым высокую точность измерений и быстрый отклик.
Сварное соединение между защитной гильзой и фланцем выполняет ещё и роль уплотнения из дополнительного материала в местах избыточного контакта со средой.
Длина погружения, тип подсоединения к процессу, датчик и метод соединения могут выбираться в зависимости от применения. Электрическое соединение осуществляется при помощи кругового разъема М12 х 1.
В качестве опции возможен адаптер для электрического соединения с угловым разъёмом по DIN EN 175301-803 форма А (патент на правообладателя зарегистрирован за номером 001370985).
-
| Спецификация согласно типовому листу | TE 60.26 |
Стандартное исполнение |
| Выходной сигнал | 4…20 мА, 2-проводной |
| Температура процесса | -30…250°C |
| Нижний предел измерений преобразователя | -30°C |
| Верхний предел измерений преобразователя | 250°C |
| Материал смачиваемых частей | Нержавеющая сталь 1.4435 (316L) UNS S31603, Ra ≤ 0.76 µm |
| Электрическое подключение | М12 x 1,4 — пиновый круговой разъем |
-
Поверка осуществляется по документу ИЦРМ-МП-074-18 «Термопреобразователи сопротивления серий
ТR, TF. Методика поверки», утвержденному ООО «ИЦРМ» 17.04.2018 г.
Основные средства поверки:
- термометр сопротивления платиновый эталонный ПТС-10М (регистрационный номер в Федеральном информационном фонде 11804-99);
- мультиметр цифровой с системой сбора данных 2700 (регистрационный номер
в Федеральном информационном фонде 25788-08); - вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13);
- термостат переливной прецизионный ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
