Поверка рефлектометра оптического ТОПАЗ-7000-ARX в Костроме
Поверка рефлектометра производится в соответствии со следующими нормативными документами:
ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
Рекомендации по метрологии Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки».
МИ 2505-98 Рекомендация. «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения и оптические тестеры малогабаритные в волоконнооптических системах передачи. Методика поверки».
Оставить заявку
Поверка рефлектометра производится в соответствии со следующими нормативными документами:
ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
Рекомендации по метрологии Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки».
МИ 2505-98 Рекомендация. «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения и оптические тестеры малогабаритные в волоконнооптических системах передачи. Методика поверки».
-

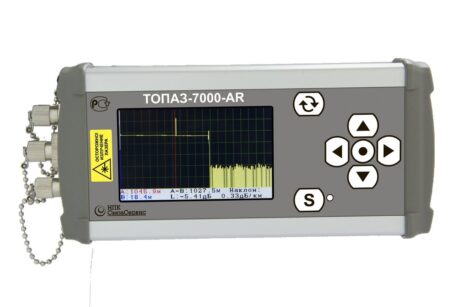

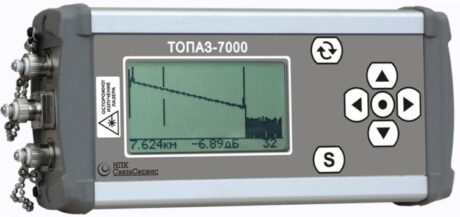

Приборы серии «ТОПАЗ-7000-AR/ARX» обладают возможностями оптического тестера и рефлектометра в одном малогабаритном корпусе и позволяют проводить все основные виды измерений при строительстве и эксплуатации оптико-волоконных линий связи.Поверка рефлектометра оптического ТОПАЗ-7000-ARX осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.
Поверка рефлектометра оптического ТОПАЗ-7000-ARX
В серии «ТОПАЗ-7000-AR/ARX» имеется две модификации: «ТОПАЗ-7000-AR» — рефлектометр для сетей доступа и локальных сетей и «ТОПАЗ-7000-ARX» — рефлектометр с расширенным динамическим диапазоном для магистральных сетей и сетей доступа.

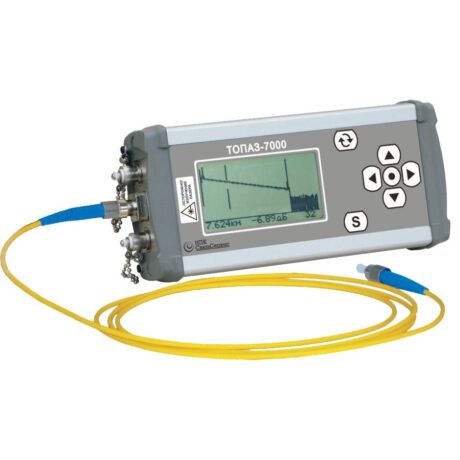

Рефлектометры представляют собой портативные измерительные приборы, реализующие следующие режимы работы: режим оптического рефлектометра; режим измерителя оптической мощности излучения; режим источника оптического излучения.
Принцип действия тесстеров в режиме оптического рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния, т. е. сигналов френелевского отражения и рэлеевского рассеяния. В результате обработки этих сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов и отображаемая на дисплее.
Принцип действия тестера в режиме измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрическое напряжение, величина которого пропорциональна мощности оптического сигнала.

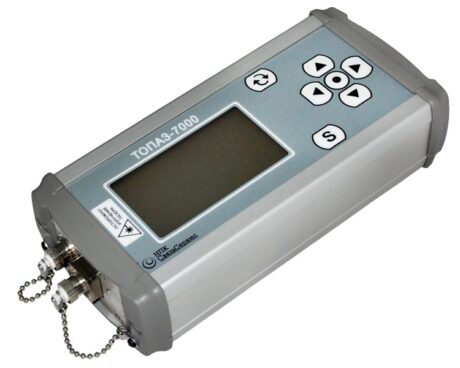

Компактный прочный металлический корпус, небольшой вес и габариты, продолжительное время работы от встроенной аккумуляторной батареи, память на 450 рефлектограмм, интерфейс USB для подключения к компьютеру и удобное программное обеспечение позволяют использовать эти приборы для работы в полевых условиях и подготовки отчетов об измерениях в условиях офиса.
Особенности:
- Яркий цветной сенсорный дисплей с разрешением 400х240 пикселей
- Режим реального времени при снятии рефлектограмм
- Автоматический анализ рефлектограммы ( формирование таблицы событий )
- До трех длин волн в одном приборе
- Разрешение 0,7 м облегчает обнаружение и оценку дефектов в волокне
- Встроенные измеритель мощности, источники излучения и визуальный локатор повреждений
- В режиме тестера совместим с приборами серий ТОПАЗ-7100-А/7200-А/7300-А/7300-АL;
- Запись в память до 450 рефлектограмм (файл в формате Bellcore-196)
- Программное обеспечение для обработки и хранения данных измерений
- Загрузка результатов измерения / управление прибором через USB
- Обновление внутреннего ПО прибора через USB
-
| ПАРАМЕТР | ЗНАЧЕНИЕ |
| Оптический рефлектометр |
| Динамический диапазон, дБ | > 32 |
| Мертвая зона по событию, м | < 3 |
| Мертвая зона по затуханию, м | < 10 |
| Число точек рефлектограмм | 4096 |
| Минимальное разрешение, м | 0,7 |
| Длительность импульса, нс | 10/40/150/500/1000/3000/10000/20000 |
| Оптический тестер |
| Относительная нестабильность источника излучения(за 8 часов, дБ) | 0,25 |
| Режимы работы источника излучения | CW, 270 Гц, 2кГц, CW* |
| Погрешность измерения мощности, дБ | 0.3 |
| Диапазон индикации оптической мощности, дБм | -85…+7 или -60….+26 |
| Длины волн калибровки | 850, 1310, 1490, 1550, 1625 |
| Рабочий диапазон длин волн | 800-900 нм, 1200-1700 нм, шаг 1 нм |
| Единицы измерения | дБм, мВт, мкВт, нВт, дБ |
-
Поверка рефлектометра производится в соответствии со следующими нормативными документами:
ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
Рекомендации по метрологии Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки».
МИ 2505-98 Рекомендация. «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения и оптические тестеры малогабаритные в волоконнооптических системах передачи. Методика поверки».
