Поверка рефлектометра оптического FOD-7330 в Костроме
Основные средства поверки:
1. Государственный рабочий эталон единиц длины и ослабления в световоде в диапазонах от 0,06 до 600,00 км и от 0,5 до 20,0 дБ по ГОСТ 8.585-2013.
2. Государственный рабочий эталон единицы средней мощности оптического излучения в волоконно-оптических системах передачи в диапазоне от 10-11 до 10-2 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю панель рефлектометров
Оставить заявку
Основные средства поверки:
1. Государственный рабочий эталон единиц длины и ослабления в световоде в диапазонах от 0,06 до 600,00 км и от 0,5 до 20,0 дБ по ГОСТ 8.585-2013.
2. Государственный рабочий эталон единицы средней мощности оптического излучения в волоконно-оптических системах передачи в диапазоне от 10-11 до 10-2 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю панель рефлектометров
-

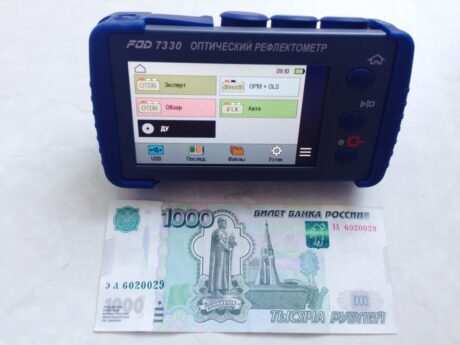

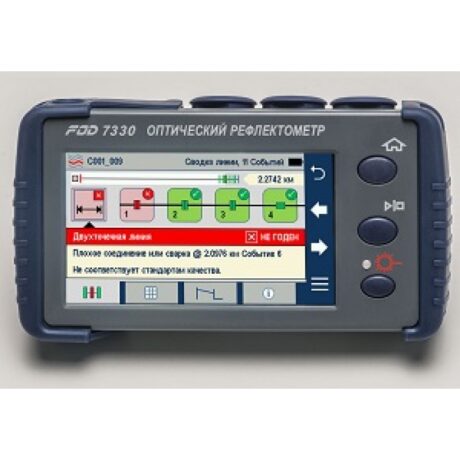

Рефлектометр оптический FOD-7330 предназначен для технических работников, обслуживающих или строящих волоконно-оптические линии. Основным назначением является быстрое отыскание повреждений и неоднородностей на коротких и средних волоконнооптических линиях. Поверка рефлектометра оптического FOD-7330 проводится в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.
Поверка рефлектометра оптического FOD-7330 его особенности:
- Полностью автоматизированное измерение одним нажатием;
- Оптимальный для каждого измерения набор длин импульсов;
- Карта событий и трасс;
- Встроенные OPM, VFL и OLS;
- Wi-Fi, Bluetooth, USB;
- Режим «Микроскоп» для контроля качества разъемов;
- Динамический диапазон 32 Дб;
- Рабочие длины волн 1310/1550 нм;
- Время хранения без подзарядки — 6 месяцев;
- Мертвая зона по затуханию 3,6 м;
- Мертвая зона по событиям 0,8 м;
- Время измерения в автоматическом режиме 30 сек.
Назначение прибора:
- Тестирование темного волокна на длинах волн 1310 и 1550 нм;
- Измерение отражений от разъемов, в том числе и от разъемов рефлектометра, благодаря встроенной катушке;
- Измерение линии с помощью рефлектометра или с помощью тестера.
-
| Рабочие длины волн, нм | 1310/1550 |
| Динамический диапазон (SNR=1), дБ | 32/30 |
| Диапазон измерения расстояний | от 250 м до 240 км |
| Количество точек данных | до 30000 |
| Количество рефлектограмм в памяти | до 1000 |
| Длительность зондирующих импульсов | 3,5,10,20,30,100,200,300,500 нс; 1,2,3,10 мкс |
| Разрешающая способность | 0,05 м при трассе не более 1,5 км |
| Мертвая зона по событиям, не более | 0.8 м |
| Мертвая зона по затуханиям, не более | 3.6 м |
| Сменные адаптеры | FC, ST, SC, LC, универсальные 1,25 и 2,5 мм |
| Длина волны | 635±20 |
| Выходная мощность излучения, дБм | -1 ±0,5 в SM волокне 9/125 мкм |
| Тип излучателя | лазерный диод |
| Режимы работы | CW; 2±0,1 Hz |
| Сменные адаптеры | универсальные 1,25 и 2,5 мм |
| Длина волны калибровки, нм | 1310/1490/1550/1625/1650 |
| Диапазон измерения оптической мощности, дБм | от -50 до +23 |
| Диапазон измерения оптической мощности, дБм | от -50 до +23 |
| Разъем | OPM универсальные 1,25 и 2,5 мм; FC, ST, SC, LC |
| Разрешение, дБ | 0,01 |
| Погрешность, дБ | ±0,25 — ±0,5 |
| Диапазон работы ID режима | от -35 дБ до +3 дБ |
| Размерность | дБм, Вт |
| Выходная мощность непрерывного излучения, дБм | -3 |
| Внутренняя модуляция | 1кГц, 2 кГц, CW |
| Длина волны излучения, нм | 1310/1550 |
| Стабильность | ±0,15 дБ/15 мин |
| Питание | Встроенная LiPol батарея или блок питания 100-240В/50-60Гц |
| Время непрерывной работы от встроенных батарей, ч | 10 |
| Память | встроенная SD-карта на 1000 трасс |
| Интерфейс | USB |
| Условия эксплуатации, °C | от -10 до +40°C |
| Габаритные размеры, мм | 86х160х43 |
| Вес, г | не более 400 |
-
Основные средства поверки:
1. Государственный рабочий эталон единиц длины и ослабления в световоде в диапазонах от 0,06 до 600,00 км и от 0,5 до 20,0 дБ по ГОСТ 8.585-2013.
2. Государственный рабочий эталон единицы средней мощности оптического излучения в волоконно-оптических системах передачи в диапазоне от 10-11 до 10-2 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю панель рефлектометров
