Поверка трансформатора тока 4MD12 в Костроме
Поверка осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013 (трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (регистрационный № 19457-00));
- прибор сравнения КНТ-05 (регистрационный № 37854-08);
- магазин нагрузок МР 3025 (регистрационный № 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Оставить заявку
Поверка осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013 (трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (регистрационный № 19457-00));
- прибор сравнения КНТ-05 (регистрационный № 37854-08);
- магазин нагрузок МР 3025 (регистрационный № 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
-
Трансформаторы тока 4MD12 (далее — трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, применяются в электросетях 6 и 10 кВ переменного тика промышленной частоты в составе комплектных распределительных устройств. Поверка трансформатора тока 4MD12 проходит в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.
Описание и поверка трансформатора тока 4MD12

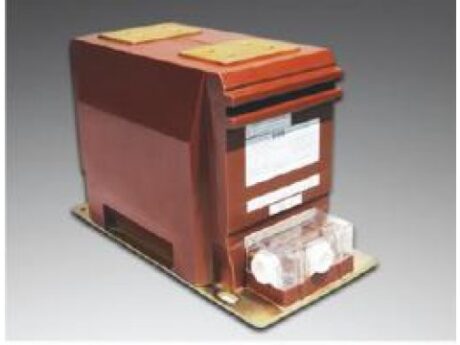

Трансформаторы являются однофазными трансформаторами опорного типа с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функции проходного изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхнем торце трансформаторов, подключение токоведущих шин осуществляется с помощью болтов. Выводы вторичных обмоток помещены на основании трансформатора. Клеммная коробка вторичных выводов снабжена изоляционной пломбируемой крышкой для предотвращения несанкционированного доступа. Трансформаторы изготовлены в двух модификациях: 4MD12 XC и 4MD12 ZEK, которые различаются метрологическими характеристиками.
-
| Обозначение типа СИ: | 4MD12 |
| Производитель: | Фирма «Siemens AG», Германия |
| Межповерочный интервал: | 4 года |
| Допускается поверка партии: | Нет |
| Наличие периодической поверки: | Да |
| Сведения о типе СИ: | Заводской номер |
| Срок свидетельства или заводской номер: | на 6 шт. с зав.№ 10419681 : 10419686 |
-
Поверка осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013 (трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (регистрационный № 19457-00));
- прибор сравнения КНТ-05 (регистрационный № 37854-08);
- магазин нагрузок МР 3025 (регистрационный № 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
