Поверка токовых клещей Fluke 319 в Костроме
Поверка осуществляется в соответствии с документами: ГОСТ 8.366-79 «ГСИ. Омметры цифровые. Методы и средства поверки», МИ 1202-86 «ГСИ. Приборы преобразователи измерительные напряжения, тока, сопротивления цифровые. Общие требования к методике поверки», ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки», МИ 2159-91 «Амперметры непосредственного включения клещи электроизмерительные переменного тока свыше 25 А. Методика поверки».
Основное оборудование, необходимое для поверки:
- прибор для поверки вольтметров В1-28, диапазон воспроизведения напряжения постоянного тока от 0,1 В до 1000 В, пределы допускаемой относительной погреш- ности ± (0.0044 +
0.001)%; диапазон воспроизведения напряжения переменного тока от 0,1 В до 1000 В, пределы
допускаемой относительной погрешности ± (0,1 + 0,015) %; диапазон воспроизведения силы переменного тока от 10-9 А до 2 А, пределы допускаемой относительной погрешности ± (0.07 +
0,01) %; диапазон воспроизведе- ния силы постоянного тока от 10-9 А до 2 А, пределы допускаемой относительной погрешности ± (0,025 + 0,003) %; - калибратор многофункциональный с микропроцессорным управлением МП3001, диапазон калиброванных токов от 10-9 А до 30 А, пределы допускаемой относитель- ной погрешности ±
(0,5 + 0,006) %; - мера электрического сопротивления постоянного тока многозначная Р3026-2. Класс точности 0,005/1,5·10-6
, диапазон воспроизводимых сопротивлений от 0,01 Ом до 11 кОм; - трансформатор тока класс точности 0,05;
- амперметр Д590/10, класс точности 0,1.
Оставить заявку
Поверка осуществляется в соответствии с документами: ГОСТ 8.366-79 «ГСИ. Омметры цифровые. Методы и средства поверки», МИ 1202-86 «ГСИ. Приборы преобразователи измерительные напряжения, тока, сопротивления цифровые. Общие требования к методике поверки», ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки», МИ 2159-91 «Амперметры непосредственного включения клещи электроизмерительные переменного тока свыше 25 А. Методика поверки».
Основное оборудование, необходимое для поверки:
- прибор для поверки вольтметров В1-28, диапазон воспроизведения напряжения постоянного тока от 0,1 В до 1000 В, пределы допускаемой относительной погреш- ности ± (0.0044 +
0.001)%; диапазон воспроизведения напряжения переменного тока от 0,1 В до 1000 В, пределы
допускаемой относительной погрешности ± (0,1 + 0,015) %; диапазон воспроизведения силы переменного тока от 10-9 А до 2 А, пределы допускаемой относительной погрешности ± (0.07 +
0,01) %; диапазон воспроизведе- ния силы постоянного тока от 10-9 А до 2 А, пределы допускаемой относительной погрешности ± (0,025 + 0,003) %; - калибратор многофункциональный с микропроцессорным управлением МП3001, диапазон калиброванных токов от 10-9 А до 30 А, пределы допускаемой относитель- ной погрешности ±
(0,5 + 0,006) %; - мера электрического сопротивления постоянного тока многозначная Р3026-2. Класс точности 0,005/1,5·10-6
, диапазон воспроизводимых сопротивлений от 0,01 Ом до 11 кОм; - трансформатор тока класс точности 0,05;
- амперметр Д590/10, класс точности 0,1.
-

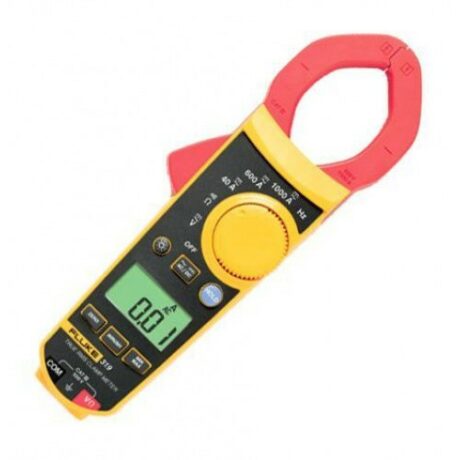

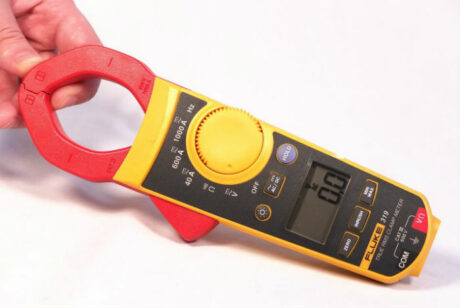

Новые токоизмерительные клещи Fluke 319 разработаны на основе детального исследования требований инженеров по электрооборудованию Они могут использоваться для измерения пускового тока и частоты. Поверка токовых клещей Fluke 319 осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.
- Уникальный набор функций* микроизмерений тока 40 Высокая точность измерения тока — 0,01A
- Высокое разрешение, высокая точность измерений — 1,6%. (большинство инженеров выполняют измерения малых токов гораздо чаще, чем больших токов)
- Функция измерения пускового тока* позволяет производить измерения мгновенных значений пускового тока приборов и осветительного оборудования со ременем интеграции 100 мс
- Новая функция измерения частоты* обеспечивает точное измерение характеристик частотно-регулируемых приводов с широтно-импульсной модуляцией (ШИМ) Частота выходного сигнал
Малый размер головки токоизмерительных клещей и компактный легкий корпус делают их идеальным инструментом для работы в ограниченном пространстве. микроизмерения в диапазоне 40A (разрешение 0,01 A) – уникальная конструкция позволяют пользователям легко измерять токи малой величины. Кроме того, прибор оборудован несколькими функциями: измерение истинных среднеквадратичных значений (True RMS), а также максимальных и минимальных значений; обнуление, подсветка дисплея и фиксация показаний дисплея. Поэтому токоизмерительные клещи 319 являются мощным инструментом для выполнения повседневных работ по техническому обслуживанию и установке электронного оборудования.
Функции и поверка токовых клещей Fluke 319
- Уникальный набор функций* микроизмерений тока 40 Высокая точность измерения тока — 0,01A
- Высокое разрешение, высокая точность измерений — 1,6%. (большинство инженеров выполняют измерения малых токов гораздо чаще, чем больших токов)
- Функция измерения пускового тока* позволяет производить измерения мгновенных значений пускового тока приборов и осветительного оборудования со ременем интеграции 100 мс
- Новая функция измерения частоты* обеспечивает точное измерение характеристик частотно-регулируемых приводов с широтно-импульсной модуляцией (ШИМ) Частота выходного сигнал
- Измерение постоянного и переменного токов большой величины — 1000 A; измерение напряжения/постоянного и переменного тока
- Функция Мин./Макс. (минимальное значение / максимальное значение) Режим измерения тока и напряжения
- Новая функция обнуления* — возврат показаний дисплея на ноль для выполнения измерений постоянного тока
- Истинно среднеквадратичные значения
- Большой дисплей с подсветкой, удобный просмотр
- Функция сохранения экранного изображения, для сохранения результатов измерений, выводимых на экран
- Функция автоматического отключения увеличивает срок службы батареи и и обеспечивает длительную работоспособность прибора.
- Дисплейное отображение 6000 разрядов
- Измерение сопротивления до 4000 Ом
- Проверка целостности цепи ≤ 30 Ом
- Охват клещей: 37 мм
-
| Функция | Параметр | Fluke 317 |
| Переменный ток | Выбор диапазона | 40,00 A / 600,0 A / 1000 A |
| Разрешение | 0,01 A / 0,1 A / 1 A | |
| Погрешность | 1,6 % ±?6 разрядов (50-60 Гц) [40 A]
2,5±8 разрядов (60-500 Гц) [40 A]
1,5 %±5 разрядов (50-60 Гц) [600/1000 A]
2,5±5 разрядов (60-500 Гц) [600/1000 A] | |
Коэффициент амплитуды добавление 2% к
характеристикам при CF > 2 | 3,0 макс. при 500 A / 2,5 макс. при 600 A / 1,4 макс при 1000 A | |
| Реакция на переменный ток | Среднеквадратичное значение | |
| Постоянный ток | Выбор диапазона | 40,00 A / 600,0 A / 1000 A |
| Разрешение | 0,01 A / 0,1 A / 1 A | |
| Погрешность | 1,6 %±6 разрядов [40 A] / 1,5 %±5 разрядов [600/1000 A] | |
Измерение напряжения
переменного тока | Выбор
диапазона | 600,0 В |
| Разрешение | 0,1 В | |
| Погрешность | 1,5 %±5 разрядов (20-500 Гц) | |
| Реакция на переменный ток | Среднеквадратичное значение | |
| Напряжение постоянного тока | Выбор диапазона | 600,0 В |
| Разрешение | 0,1 В | |
| Погрешность | 1 %±4 разряда |
| Ом | Выбор диапазона | 400,0 Ом / 4000 Ом |
| Разрешение | 0,1 Ом / 1 Ом | |
| Погрешность | 1 %±5 разрядов | |
| Целостность | | ≤ 30 Ом |
| Пусковой бросок | Время интеграции | 100 мс |
| Гц | Выбор диапазона | 5,0 – 500,0 Гц |
| Разрешение | 0,5 %±5 разрядов | |
| Уровень запуска развертки | 10 – 100 Гц ≥ 5A, 5 – 10 Гц, / 100 – 500 Гц ≥ 10 А | |
Общие характеристики
| Цифровой дисплей | разрешение 6000 разрядов |
| Типы измерений | 600 В CAT III (Тип 3) |
| Охват клещей | 37 мм |
| Ударопрочность | падение с высоты 1 м |
| Степень защиты | IP 40 |
| Размеры (д x ш x в) | 234 x 74 x 34,8 мм |
| Вес | 384 г |
-
Поверка осуществляется в соответствии с документами: ГОСТ 8.366-79 «ГСИ. Омметры цифровые. Методы и средства поверки», МИ 1202-86 «ГСИ. Приборы преобразователи измерительные напряжения, тока, сопротивления цифровые. Общие требования к методике поверки», ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки», МИ 2159-91 «Амперметры непосредственного включения клещи электроизмерительные переменного тока свыше 25 А. Методика поверки».
Основное оборудование, необходимое для поверки:
- прибор для поверки вольтметров В1-28, диапазон воспроизведения напряжения постоянного тока от 0,1 В до 1000 В, пределы допускаемой относительной погреш- ности ± (0.0044 +
0.001)%; диапазон воспроизведения напряжения переменного тока от 0,1 В до 1000 В, пределы
допускаемой относительной погрешности ± (0,1 + 0,015) %; диапазон воспроизведения силы переменного тока от 10-9 А до 2 А, пределы допускаемой относительной погрешности ± (0.07 +
0,01) %; диапазон воспроизведе- ния силы постоянного тока от 10-9 А до 2 А, пределы допускаемой относительной погрешности ± (0,025 + 0,003) %; - калибратор многофункциональный с микропроцессорным управлением МП3001, диапазон калиброванных токов от 10-9 А до 30 А, пределы допускаемой относитель- ной погрешности ±
(0,5 + 0,006) %; - мера электрического сопротивления постоянного тока многозначная Р3026-2. Класс точности 0,005/1,5·10-6
, диапазон воспроизводимых сопротивлений от 0,01 Ом до 11 кОм; - трансформатор тока класс точности 0,05;
- амперметр Д590/10, класс точности 0,1.
