Поверка регистратора качества электроэнергии Fluke Norma 4000 в Костроме

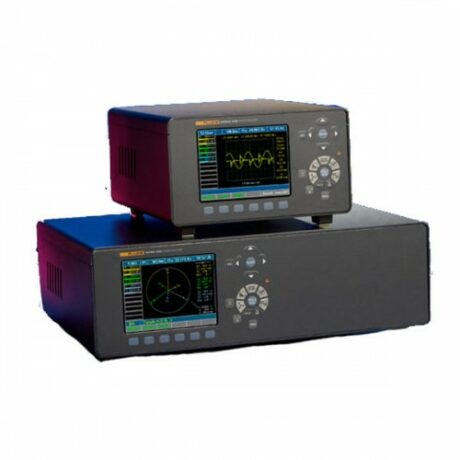

Компактные анализаторы электроснабжения серии Fluke Norma обеспечивают возможности новейшей измерительной технологии и помогают специалистам при испытаниях и разработке электродвигателей, преобразователей, систем освещения, источников электропитания, трансформаторов и автомобильных компонентов. Поверка регистратора качества электроэнергии Fluke Norma 4000 осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

Созданные на базе патентованной широкополосной архитектуры, эти приборы обеспечивают высокую точность измерений токов и напряжений в однофазных и трехфазных системах, анализ гармоник, быстрое преобразование Фурье (FFT), а также расчет мощности и других производных параметров.

Поверка регистратора качества электроэнергии Fluke Norma 4000

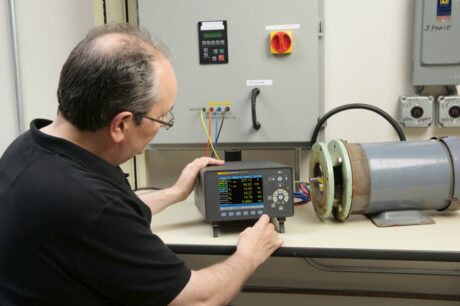

• Электродвигатели и инверторные приводные системы – Возможности подробного анализа спектра и динамического расчета крутящего момента позволяют выполнять точные измерения коммутационных потерь, внесенных инвертором, и получить исчерпывающую оценку нестационарных изменений крутящего момента и гармоник на высоких частотах.
• Инверторные приводные системы – Возможность одновременного измерения всех параметров электрической и механической мощности в пределах одного временного окна позволяет исследовать влияние компонентов друг на друга и на всю систему.
• Системы освещения – Широкая полоса пропускания 10 МГц и высокая частота замеров до 1 МГц обеспечивают подробный анализ сигналов на балластных выходах. Уникальная методика шунтирования обеспечивает надежные измерения мощности на очень высоких частотах. Одновременное измерение входной и выходной мощности позволяет мгновенно вычислить потери на балластном сопротивлении.
• Трансформаторы – Возможность синхронного измерения мощности в шести фазах обеспечивает высокую точность расчетов КПД и потерь мощных трансформаторов даже при низких значениях коэффициента мощности. Возможно также синхронное многофазное измерение сопротивления обмоток трансформатора.
• Автомобильные системы – Синхронное измерение входных электрических и выходных механических параметров обеспечивает получение полного набора данных об эффективности функционирования и потерях как отдельных компонентов, так и приводной системы в целом.

Характеристики анализатора Fluke Norma 4000:

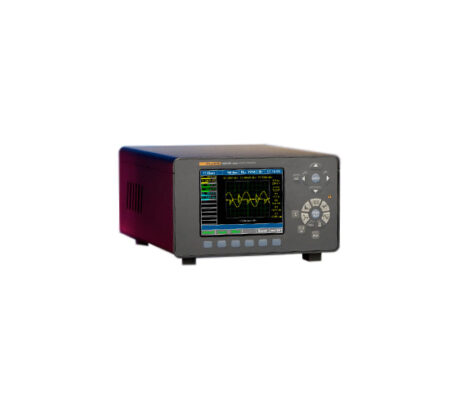

Fluke Norma 4000: Трехфазный анализатор электроснабжения Fluke Norma 4000 идеально подходит для измерений в полевых условиях, благодаря простоте использования и обращения при непревзойденном соотношении цена/качество.
Характеристики прибора: От 1 до 3 фазовых модулей, цветной дисплей с диагональю 144 мм, анализ гармоник, режим осциллографа, режим векторной диаграммы, функция регистрации данных, программное обеспечение для ПК Fluke NormaView и 4 МБ оперативной памяти для хранения данных с возможностью расширения.

• Компактная конструкция делает его портативным и экономит рабочее пространство.
• Простой пользовательский интерфейс гарантирует легкую, интуитивно понятную работу.
• Разнообразные стандартные конфигурации позволяют выбрать наиболее подходящие для конкретных приложений наборы функций.
• Одновременное параллельное измерение всех фаз дает точную картину динамического изменения величин во всех фазах в каждый заданный момент времени.
• Все входы гальванически развязаны во избежание короткого замыкания при решении различных задач.
• Измерение гармоник напряжения, тока и мощности до 40-й включительно обеспечивает данные для полного анализа.
• Функции анализа частотного спектра с применением быстрого преобразования Фурье (FFT), векторной диаграммы и цифрового осциллографа (DSO) включены в базовый блок для обеспечения полного анализа полученных данных.
• Выбираемое пользователем время усреднения – от 15 мс до 3600 с – для проведения динамический измерений.
• Встроенная память 4 МБ (с возможностью расширения до 128 МБ) для хранения результатов измерений.
• Быстрое и несложное подключение к компьютеру – через интерфейсы RS232 и USB, входящие в стандартную комплектацию, или дополнительные интерфейсы IEEE488, Ethernet или USB2.0.
• Интерфейс PI1 для измерения процессов, позволяющий выполнять измерения крутящего момента и скорости с помощью внешних датчиков, и 4 аналоговых выхода для измерения параметров электродвигателей и приводов.
• Частота дискретизации 341 КГц или 1 МГц для детального анализа сигналов.
• Полоса пропускания от нуля до 3 МГц / 10 МГц для выполнения надежных и высокоточных измерений.
• Программа Fluke NormaView для ПК (загрузка данных, анализ и составление отчетов).

Фазовые модули:

В комплект анализатора электроснабжения Fluke Norma 4000 может входить до трех фазовых модулей. Пользователи могут выбрать фазовый модуль, наиболее подходящий для конкретной задачи. Характеристики определяются моделью фазового модуля.

Каждый подключаемый фазовый модуль состоит из каналов измерения напряжения и тока. Каждый канал измерения доступен для всех базовых блоков, однако для каждого блока можно использовать только один тип канала (например, блок с четырьмя фазами может использовать 4 x PP40 или 4 x PP64). Ознакомьтесь со стандартными конфигурациями.

Общий обзор фазовых модулей:

Поверка осуществляется по документу МП 57767-14 «Регистраторы электрической мощности Fluke Norma 4000 и Fluke Norma 5000. Методика поверки», утвержденному ФГУП «ВНИИМС» 12.05.2014 г.

Основное оборудование, необходимое для поверки:

• калибратор универсальный Fluke 5520A. Диапазон воспроизведения напряжения постоянного тока: 0 – 1000 В, пределы допускаемой погрешности: ± 0,002 %; диапазон воспроизведения напряжения переменного тока: 1 мВ – 1020 В
  (10 Гц – 500 кГц), пределы допускаемой погрешности : ± 0,019 %; диапазон воспроизведения силы постоянного тока: 0 – 20,5 А, пределы допускаемой погрешности : ± 0,01 %; диапазон воспроизведения силы переменного тока: 29 мкА
• 20,5 А (10 Гц – 30 кГц), пределы допускаемой погрешности : ± 0,05 %; диапазон воспроизведения электрического сопротивления: 0 – 1100 МОм, пределы допускаемой погрешности : ± 0,0028 %; диапазон воспроизведения электрической
  емкости: 0,19 нФ – 110 мФ, пределы допускаемой погрешности : ± 0,4 %.
