Поверка измерителя параметров электрических сетей АКИП МЭТ-5035M в Костроме

Поверка измерителя параметров электрических сетей АКИП МЭТ-5035M
Поверка измерителя параметров электрических сетей АКИП МЭТ-5035M
Поверка измерителя параметров электрических сетей АКИП МЭТ-5035M
Поверка измерителя параметров электрических сетей АКИП МЭТ-5035M
Поверка измерителя параметров электрических сетей АКИП МЭТ-5035M
Поверка измерителя параметров электрических сетей АКИП МЭТ-5035M
Поверка измерителя параметров электрических сетей АКИП МЭТ-5035M
Поверка измерителя параметров электрических сетей АКИП МЭТ-5035M

Поверка осуществляется по документу ПР-26-2018МП «Измерители параметров электрических сетей МЭТ-5035М, GSC-60R. Методика поверки», утвержденному АО «ПриСТ» 16 июля 2018 г. Основные средства поверки:

  • калибратор многофункциональный Fluke 5522A (регистрационный номер в Федеральном информационном фонде (Госреестр) 70345-18);
  • усилитель тока Fluke 52120A (Госреестр № 61033-15);
  • катушки для калибровки бесконтактных измерителей тока Fluke 5500A/COIL, 52120A/C0IL3KA (Госреестр № 61595-15, № 61595-15);
  • магазин сопротивлений Р4834 (Г осреестр 11326-90);
  • мера-иммитатор Р40116М (Госреестр 11326-90);
  • магазин мер сопротивлений заземления 0D-2-D6b/5W (Госреестр 33128-06);
  • магазин мер сопротивлений петли короткого замыкания ММС-1 (Госреестр № 37541-08);
  • калибратор времени отключения УЗО ERS-2 (Госреестр № 32500-12);
  • калибратор переменного тока Ресурс-К2 (Госреестр № 31319-12);
  • вольтметр универсальный В7-78/1 (Госреестр № 52147-12);
  • мультиметр цифровой APPA 501 (Госреестр № 71236-18).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Оставить заявку

Поверка осуществляется по документу ПР-26-2018МП «Измерители параметров электрических сетей МЭТ-5035М, GSC-60R. Методика поверки», утвержденному АО «ПриСТ» 16 июля 2018 г. Основные средства поверки:

  • калибратор многофункциональный Fluke 5522A (регистрационный номер в Федеральном информационном фонде (Госреестр) 70345-18);
  • усилитель тока Fluke 52120A (Госреестр № 61033-15);
  • катушки для калибровки бесконтактных измерителей тока Fluke 5500A/COIL, 52120A/C0IL3KA (Госреестр № 61595-15, № 61595-15);
  • магазин сопротивлений Р4834 (Г осреестр 11326-90);
  • мера-иммитатор Р40116М (Госреестр 11326-90);
  • магазин мер сопротивлений заземления 0D-2-D6b/5W (Госреестр 33128-06);
  • магазин мер сопротивлений петли короткого замыкания ММС-1 (Госреестр № 37541-08);
  • калибратор времени отключения УЗО ERS-2 (Госреестр № 32500-12);
  • калибратор переменного тока Ресурс-К2 (Госреестр № 31319-12);
  • вольтметр универсальный В7-78/1 (Госреестр № 52147-12);
  • мультиметр цифровой APPA 501 (Госреестр № 71236-18).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

  • Измерители параметров электрических сетей МЭТ-5035М, GSC-60R (далее — измерители) предназначены для проведения измерений параметров электрических сетей, таких как: напряжение, сила тока, частота, электрическое сопротивление (в том числе сопротивление изоляции, электрическое сопротивление контура заземления и защитных проводников, удельное электрическое сопротивление, электрическое сопротивление цепей «фаза-фаза», «фаза-нейтраль», «фаза-земля»), напряжение прикосновения, действующее значение тока отключения и времени срабатывания устройств защитного отключения (УЗО), а также показателей качества электрических сетей. Поверка измерителя параметров электрических сетей АКИП МЭТ-5035M осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

    Поверка измерителя параметров электрических сетей АКИП МЭТ-5035M

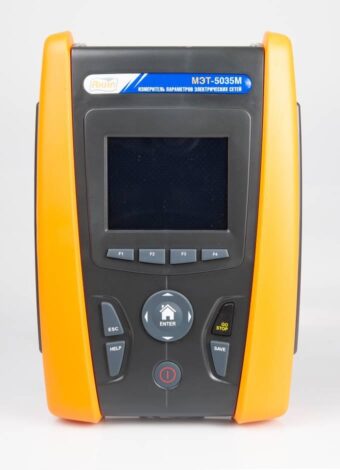

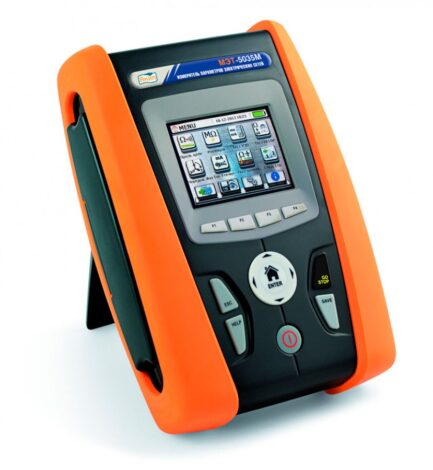

    Измерители представляют собой многофункциональные цифровые портативные электроизмерительные приборы, конструктивно выполненные в специальном пластмассовом защитном корпусе. Принцип работы измерителей заключается в преобразовании входного аналогового сигнала с помощью аналого-цифрового преобразователя (АЦП), последующей математической обработки измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее. Управление процессом измерения осуществляется при помощи встроенного микропроцессора.

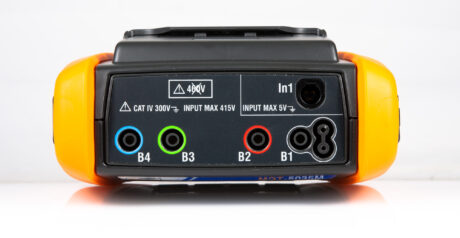

    Измерители изготовлены в пластмассовом корпусе, на котором расположены панель управления и разъемы для подключения к измеряемой цепи. Панель управления состоит из цветного жидкокристаллического дисплея с возможностью сенсорного управления и функциональных клавиш. Функциональные клавиши служат для включения и выключения измерителей, проведения измерений, выбора специальных функций при измерениях. Для проведения измерений измерители непосредственно подключают к измеряемой цепи. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов. Измерители позволяют сохранять результаты измерений и вычислений в энергонезависимой памяти прибора для дальнейшей передачи их в ПК и анализа. Подключение к ПК осуществляется через интерфейсы USB или WiFi.

    Модели отличаются числом входов для подключения преобразователей тока (один вход в МЭТ-5035М, четыре входа в GSC-60R), функциональными особенностями, GSC-60R имеет расширенные возможности по анализу качества электрических сетей (режим регистрации провалов напряжения и перенапряжения) и возможность долговременной регистрации параметров качества электрических сетей во внутреннюю энергонезависимую память.

    Для предотвращения от несанкционированного доступа в измерителях предусмотрена пломбировка одного из крепежных винтов на задней панели корпуса.

    Особенности многофункционального электрического тестера МЭТ-5035М:

    • Измерение параметров в 3- и 1-фазных энергосистемах;
    • Проверка целостности защитных проводников заземления и зануления (током > 200 мА);
    • Измерение (RMS) напряжения и частоты напряжения;
    • Измерение параметров УЗО (АС, А, В, стандартного и селективного типа, для TT/ TN/ IT заземления): время отключения, ток отключения, напряжение прикосновения, полное сопротивление цепи заземления без отключения УЗО;
    • Измерение полного сопротивления цепи «Ф-Ф», «Ф-Н» и петли «Ф-З», вычисление ожидаемого тока КЗ;
    • Измерение сопротивления изоляции до 2 ГОм, заземления и проводимости грунта (2 пр, 3 пр и 4 пр методом);
    • Измерение тока утечки (опция);
    • Определение правильности подключения и порядка чередования фаз (индикация);
    • Компенсация сопротивления измерительных проводов (до 5 Ом);
    • Исполнение с двойной изоляцией корпуса (класс 2);
    • Интерфейс USB с оптическим выходом и Wi-Fi для подключения к ПЭВМ, смартфону или принтеру;
    • Внутренняя память (999 тестов), маркерные измерения;
    • Сенсорный ЖК-дисплей, автономное питание от аккумуляторов (6 х 1,5В);
    • Удобная сумка-кейс для хранения и транспортировки;
    • В комплекте все необходимые аксессуары;
    • Масса: 1,2 кг.

  • Параметр Значение
    В режиме измерений параметров электробезопасности 1Ф и 3Ф систем энергоснабжения
    Измерение целостности защитных проводников
    Тестовое напряжение 4…12 В, постоянное (без нагрузки)
    Тестовый ток > 200 мА, постоянный (сопротивление ≤ 2 Ом, включая сопротивление измерительных проводов), разрешение 1 мА
    Тестовый ток 0,01…19,99 Ом 20,0…99,9 Ом
    Разрешение 0,01 Ом 0,1 Ом
    Погрешность измерения ± (5,0 % + 3 едениц счета)
    Измерение сопротивления изоляции
    Тестовое напряжение (постоянное) 50 В 100 В 250 В 500 В 1000 В
    Диапазон измерений (МОм)
    Предел 1 0,01-9,99 0,01-9,99 0,01-9,99 0,01-9,99 0,01-9,99
    Предел 2 10,0-49,9 10,0-99,9 10,0-99,9 10,0-199,9 10,0-199,9
    Предел 3 50,0-99,9 100,0-199,9 100-499 200-499 200-999
    Предел 4 — — — 500-999 1000-1999
    Разрешение (Ом) 0,01…0,1 0,01…0,1 0,01…1,0 0,01…1,0 0,01…1,0
    Погрешность измерения ± (2,0 % + 2 едениц счета) на пределе 1-2 (50/100/250В)
    на пределе 1-3 (500/1000 В)
    ± (5,0 % + 2 едениц счета) на пределе 3 (50/100/250В)
    на пределе 4 (500/1000 В)
    Измерение времени отключения и дифференциального тока отключения (IΔN) УЗО
    Тестовый ток (Iтест) 10/30/100/300/500/650/1000 мА
    Типы тестируемых УЗО АС, А, В, стандартное (G), селективное (S), УЗО для систем заземления сети TT/TN/IT-типа
    Режимы тестирования УЗО (½, 1, 2, 5) х Iтест, дискретное нарастание тока отключения (Ramp)
    Время отключения, мс 1…999 для (½, 1) х Iтест
    1…200 (G-типа) и 1…250 ( S-типа) для 2 х Iтест
    1…50 (G-типа) и 1…150 ( S-типа) для 5 х Iтест
    1…310 (G-типа) в режиме Ramp
    Задержка отключения, мс 1…999 для (½, 1) х Iтест
    Разрешение 1 мс
    Погрешность измерения ± (2 % + 2 ед. счета)
    Макс. знач. тока отключения 650 мА
    Диапазон срабатывания УЗО (АС-, А-типа) (0,3…1,1) х IΔN мА
    Разрешение ≤ (0,1 х IΔN) мА
    Погрешность измерения 0… 5,0% х IΔN
    Измерение напряжения прикосновения (Uп)
    Предел измерений (Uп lim) 25, 50 В
    Диапазон измерений 0… 2 х Uп lim В
    Разрешение 0,1 В
    Погрешность измерения 0…(5,0 % + 3 едениц счета)
    Измерение полного сопротивления заземления (без отключения УЗО)
    глухозаземленная нейтраль изолированная нейтраль
    Диапазон измерений, Ом 0,01-9,99 10,0-199,9 200-1999 1…1999
    Разрешение 0,01 Ом 0,1 Ом 1 Ом 1 Ом
    Погрешность измерения 0…(5,0 % + 0,1 / 1 / 3 Ом) 0…(5,0 % + 3 едениц счета)
    Напряжение (тест УЗО, петли, чередование фаз)
    Схема измерения 4-х проводная
    Диапазон измерений 15 В … 460 В
    Разрешение 1 В
    Погрешность ± (3,0 % + 2 едениц счета)
    Чередование фаз индикация
    Частота напряжения
    Основная гармоника 50 Гц ± 5 %; 60 Гц ± 5 % (47,0 … 63,6 Гц)
    Разрешение 0,1 Гц
    Погрешность ± (0,1 % + 1 едениц счета)
    Измерение сопротивления цепи «фаза-фаза», «фаза нейтраль», «фаза-земля»
    Диапазон измерений 0,01 … 9,99 Ом 10,0 … 199,9 Ом
    Разрешение 0,01 Ом 0,1 Ом
    Диапазон измерений (опция) 0,1…199,9 мОм, разрешение 0,1 мОм
    Погрешность ± (5,0 % +3 едениц счета)
    Измерение сопротивления контура заземления (с дополнительными штырями)
    Диапазон измерений 0,01 … 19,99 Ом 20,0 … 199,9 Ом 200 … 1999 Ом 20,00 … 49,99 кОм
    Разрешение 0,01 ОМ 0,1 Ом 1 Ом
    Погрешность измерения ± (5,0 % +3 едениц счета)
    Схема измерения 2-х предельная, 3-х предельная
    Тестовый ток / напряжение до 10 мА / до 20 В среднее квадратичное (77,5 Гц)
    Измерение проводимости грунта (с дополнительными штырями)
    Диапазон измерений 0,06-19,99 Ом*м 20,0-199,9 Ом*м 200-1999 Ом*м 2,00-99,99 кОм*м 100,0-999,9 кОм*м 1,00-3,14 МОм*м
    Разрешение 0,01 Ом*м 0,1 Ом*м 1 Ом*м 0,01 кОм*м 0,1 кОм*м 0,01 МОм*м
    Погрешность ± (5,0 % +3 едениц счета)
    Схема измерения 4-х проводная (разнос штырей до 10 м)
    Тестовый ток / напряжение до 10 мА / до 20 В среднее квадратичное (77,5 Гц)
    Измерение тока утечки (опция)
    Диапазон измерений 2…999 мА
    Разрешение 1 мА
    Погрешность ± (5,0 % + 2 едениц счета)
    Измерение параметров окружающей среды (опция)
    Измерение температуры минус 20˚С…60˚С, разрешение 0,1˚С
    Измерение относительной влажности 0…100%, разрешение 0,1%
    Измерение освещенности 0,001…20 лк, разрешение 0,001…0,02 лк
    0,1…2000 лк, разрешение 0,1…2 лк
    1 лк…20 клк, разрешение 1…20 лк
    Измерение напряжения 0,1 мВ…1,0 В постоянное, разрешение 0,1 мВ
    Погрешность ± (2,0 % + 2 едениц счета)
    Общие данные
    Дисплей цветной сенсорный ЖКИ, экран 320 х 240 мм
    Объем памяти 999 тестов, маркерные измерения
    Интерфейс Оптический USB, Wi – Fi
    Условия эксплуатации 0 °С … 40 °С, отн. влажность < 80 %
    Напряжение питания 1,2 В х 6 (аккумуляторы, тип АА); 1,5 В х 6 (батарея тип АА)
    Исполнение МЭК 61010-1 +А2 (1997), кат. III ~415 В на В1-В2-В3-В4; ~240 В (ф-з)
    Габаритные размеры 225 х 165 х 105 мм
    Масса 1,2 кг

  • Поверка осуществляется по документу ПР-26-2018МП «Измерители параметров электрических сетей МЭТ-5035М, GSC-60R. Методика поверки», утвержденному АО «ПриСТ» 16 июля 2018 г. Основные средства поверки:

    • калибратор многофункциональный Fluke 5522A (регистрационный номер в Федеральном информационном фонде (Госреестр) 70345-18);
    • усилитель тока Fluke 52120A (Госреестр № 61033-15);
    • катушки для калибровки бесконтактных измерителей тока Fluke 5500A/COIL, 52120A/C0IL3KA (Госреестр № 61595-15, № 61595-15);
    • магазин сопротивлений Р4834 (Г осреестр 11326-90);
    • мера-иммитатор Р40116М (Госреестр 11326-90);
    • магазин мер сопротивлений заземления 0D-2-D6b/5W (Госреестр 33128-06);
    • магазин мер сопротивлений петли короткого замыкания ММС-1 (Госреестр № 37541-08);
    • калибратор времени отключения УЗО ERS-2 (Госреестр № 32500-12);
    • калибратор переменного тока Ресурс-К2 (Госреестр № 31319-12);
    • вольтметр универсальный В7-78/1 (Госреестр № 52147-12);
    • мультиметр цифровой APPA 501 (Госреестр № 71236-18).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
