Описание преобразователя ПФ-Г2-4-Al для дефектсокопа Константа ВД1

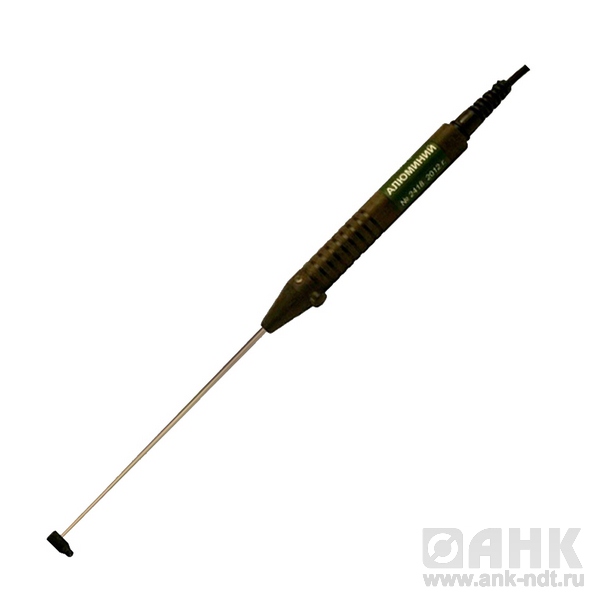

Миниатюрные Г-образные преобразователи для обнаружения поверхностных трещин малой протяженности. Чувствительный элемент закреплен на тонкой (диаметр 3 мм) медной трубке длинной 120 мм, допускающей многократное изгибание. Это позволяет производить контроль деталей внутри механизмов с ограниченным доступом.
Технические характеристики
|
Тип
|
Материал контро-лируемых изделий
|
Диапазон отстройки от зазора, мм
|
Диапазон измерения глубины трещины, мм
|
Порог
чувстви- тельности, трещина глубиной, мм |
Контрольные образцы
|
||
|
А
|
В
|
Основной*
|
Дополни-тельные
|
||||
|
ПФ-ОН-4-Al
|
Алюминиевые и другие сплавы
σ = 8÷27 МСм/м |
0÷0,2
|
0,2÷0,4
|
0,2÷12)
|
0,05
|
СО-210.02 (Al)
|
СО-210.04 (Brass),
СО-210.05 (Al-Hc), ОСО-ВД-В1 (Al), ОСО-ВД-В4, ОСО-ВД-В5 |
|
ПФ-Г1-4-Al1)
|
|||||||
|
ПФ-Г2-4-Al1)
|
|||||||
|
ПФ-С2-4-Al1)
|
|||||||
- Диаметр зоны контроля - 4 мм
- Частота тока возбуждения – 700 кГц
* Образец, на котором производится поверка преобразователя.
A – диапазон изменения зазора, при котором обеспечиваются заявленные метрологические характеристики.
B – диапазон величины зазора, через который возможно обнаружить дефект, при условии равномерности величины зазора.
1) – наличие кнопки «НОЛЬ» на корпусе преобразователя.
2) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,1) мм.
3) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,2) мм.
4) – допускается использовать образец СО-212.01 (Fe).
Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF
|
ПX
Тип преобразователя |
ПФ – Преобразователь фазовый абсолютный.
ПА – Преобразователь амплитудный абсолютный.
ПАД – Преобразователь амплитудный дифференциальный.
|
|
YY
Назначение преобразователя |
ОН – Общего Назначения;
Г1 – Г-образный с удлиненной трубкой;
Г2 – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой;
ГТ – «Глубокие Трещины» (для обнаружения подповерхностных дефектов);
Г2ГТ – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных дефектов;
С1, С2, С3 – специализированные преобразователи, вариант 1, 2 и 3;
ПР – проходной;
ТЛ – «турбинные лопатки» (для обнаружения трещин на кромках лопаток);
Р1, Р2, Р3 – для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3;
ПС – «паянные соединения» (для контроля качества паянных соединений токоведущих медных шин).
|
|
ZZ
Диаметр или размеры зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта) |
Э – чувствительный элемент Экранированный.
|
|
FF
Вариант исполнения преобразователя в серии |
Fe – ферромагнитные стали и чугуны;
Al – алюминиевые и другие сплавы σ = 8 ÷ 24 МСм/м;
Ti – титановые сплавы и неферромагнитные стали σ = 0,4 ÷ 2,5 МСм/м;
Cu – медные сплавы σ = 45 ÷ 59 МСм/м.
|
