Описание ультразвукового дефектоскопа А1525 Solo
Тип оборудования: Дефектоскоп ультразвуковой, дефектоскоп сварных соединений, томограф, дефектоскоп на фазированных решетках
Производитель: Россия
Серия: А1525
Модель: А1525 СОЛО
Гарантия: 2 года
Госреестр средств измерений РФ: Внесен
Поверка: Включена в стоимость

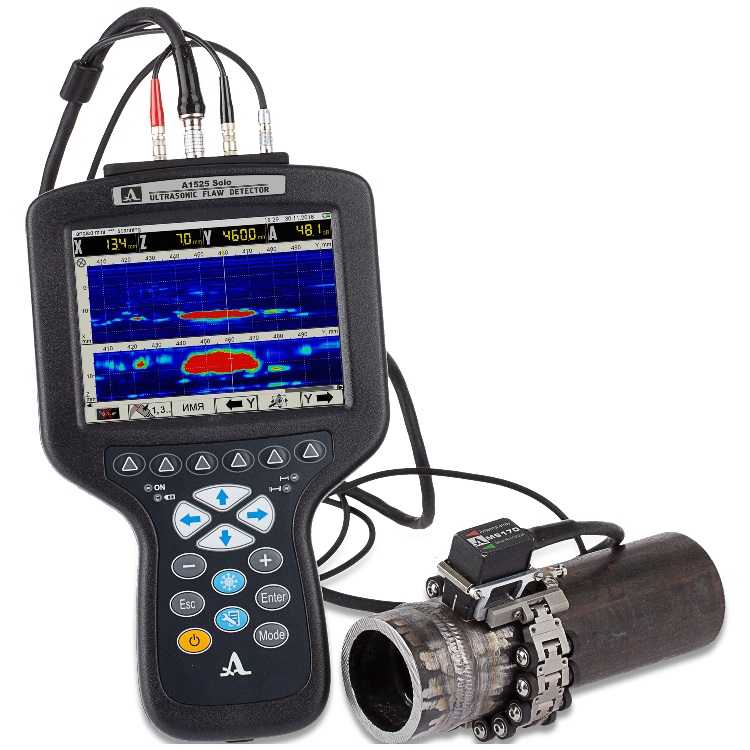

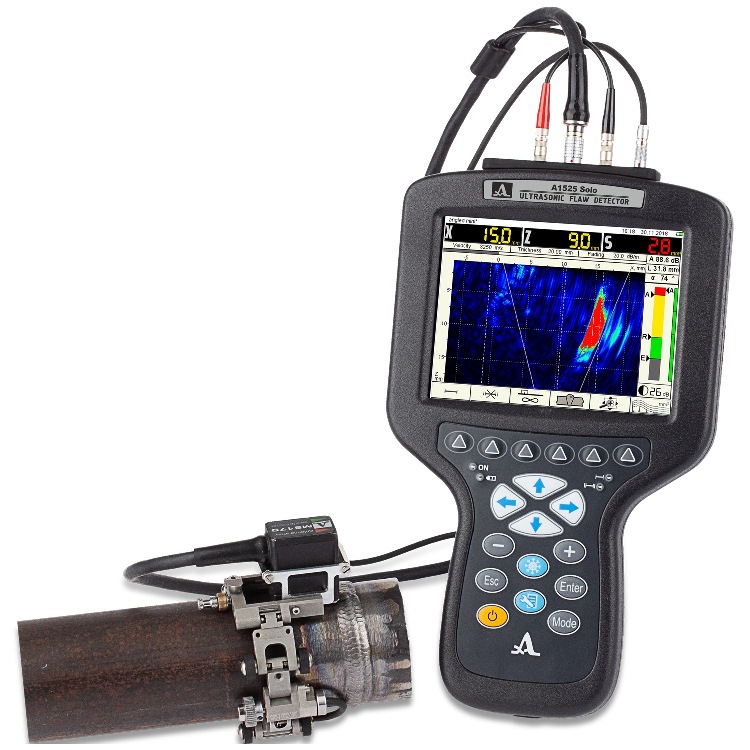

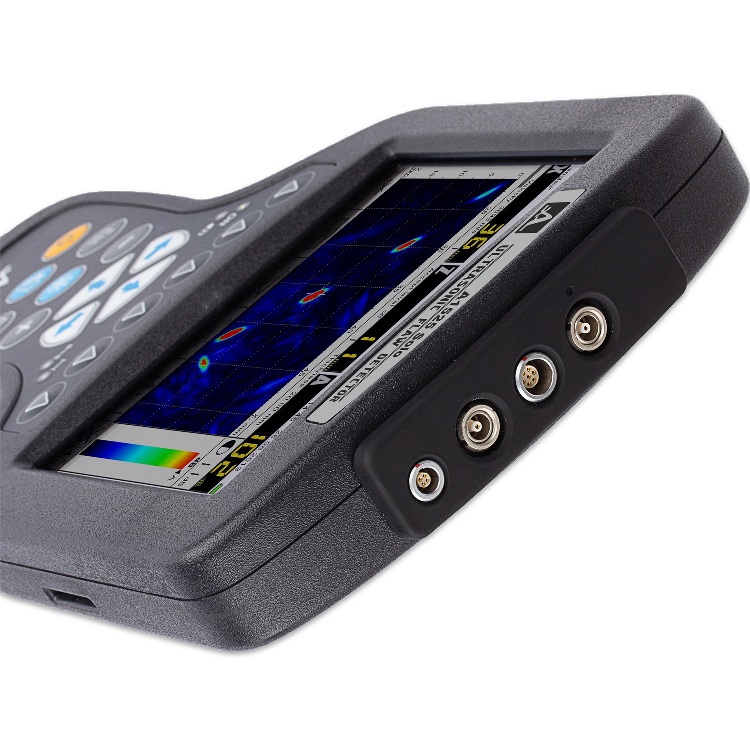

Универсальный компактный ультразвуковой дефектоскоп-томограф обеспечивает визуализацию внутренней структуры объекта контроля в виде наглядного и достоверного изображения сечения в режиме реального времени.
ПЕРВЫЙ В МИРЕ! УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП – ТОМОГРАФ В КОМПАКТНОМ ИСПОЛНЕНИИ
Легкий и удобный в использовании ультразвуковой высокочастотный дефектоскоп - томограф с визуализацией внутренней структуры сварного шва и тела металла в режиме реального времени.
Преимущества
- Доступная цена.
- Быстрота и эффективность контроля благодаря наглядному отображению сечения объекта (B-Скан) в режиме реального времени с частотой смены кадров до 35 Гц.
- Улучшенная чувствительность в ближней зоне (ЦФА / TFM метод).
- Скорость сканирования вдоль сварного соединения до 70 мм/с (при шаге сканирования 2 мм).
- Малогабаритная 16 элементная антенная решетка поперечных волн с центральной частотой 4 МГц и сектором обзора от 350 до 800 для контроля сварных швов.
- Отображение образов объемных (поры) и вертикально ориентированных (трещины) дефектов благодаря специальным режимам.
Особенности
- Возможность работы в режимах томографа В-СКАН и классического дефектоскопа А-СКАН.
- Простое и удобное МЕНЮ основных настроек.
- Доступность работы с прибором специалистам любого уровня квалификации.
- Небольшие габаритные размеры и вес прибора – 800 г.
- Большой, цветной, антибликовый 5,7″ TFT дисплей с тачскрином.

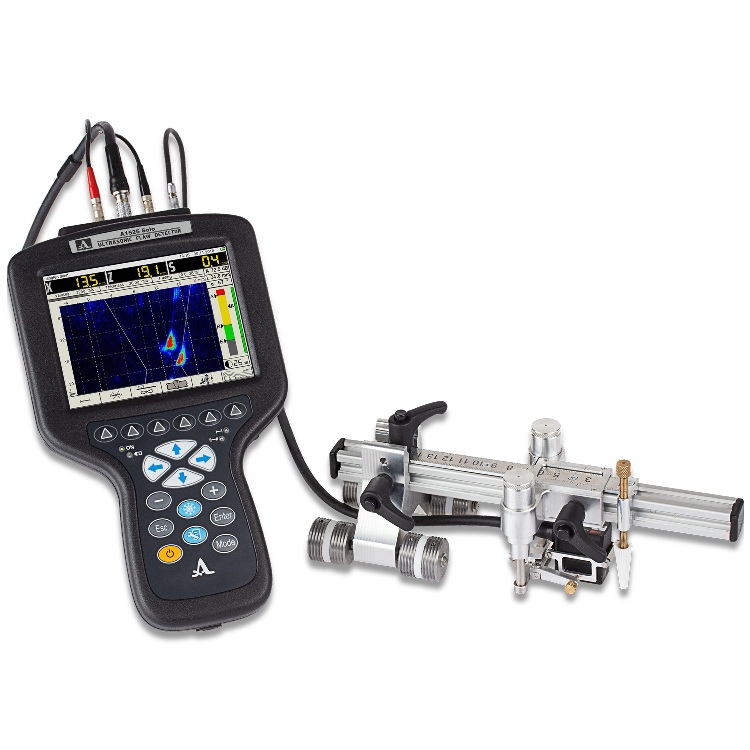

- Опционально прибор может быть укомплектован специализированной кареткой с установленным датчиком пути для равномерного перемещения АР вдоль сварного шва с целью соблюдения стабильного акустического контакта и равного расстояния относительно оси сварного шва. Полученные сканограммы (С-Скан) позволят проводить комплексный анализ всего сварного соединения.
Режимы работы
А1525 Solo имеет два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора:
 |
Режим ТОМОГРАФ Обеспечивает работу прибора с АР и формирование томограмм в реальном масштабе времени. При работе в томографическом режиме на экран выводится не только томограмма (В-Скан), но и служебная информация, включая стробы, курсоры, цифровые индикаторы и т.д.После обнаружения дефектов обеспечивается возможность оценки их реальных или эквивалентных размеров следующими методами: классическим (сравнение с амплитудой сигнала от контрольного отражателя) и дефектометрическим (измерением координат характерных точек образа дефекта и расстояний между ними непосредственно по реконструируемому изображению). |
|
Режим ДЕФЕКТОСКОП Обеспечивает работу прибора в качестве классического дефектоскопа с наклонными и прямыми преобразователями. При этом сигналы выводятся на экран в виде А-Скана.В данном режиме прибор обладает всеми функциями, характерными для современного цифрового дефектоскопа (встроенные АРД-диаграммы, ВРЧ и DAC - кривые, цифровая многоуровневая система АСД, программируемая форма зондирующего импульса и пр.). |
 |
 |
Режим Настройка
Используется для выбора и установки параметров и рабочей конфигурации.Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля. Возможность задания имени объекта и технических параметров, с последующим выбором их из памяти прибора перед началом контроля.
|
Программное обеспечение
|
Специализированное программное обеспечение ADM - IntroVisor позволяет передавать сохраненные данные из прибора на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде томограмм и эхо-сигналов с параметрами контроля и последующего архивирования.
|
 |
Режимы визуализации
В дефектоскопе-томографе A1525 Solo реализованы пять режимов визуализации образов несплошностей, адаптированных к их виду. Данные режимы выбираются в зависимости от различных задач контроля и специфики объекта. Для простой идентификации этих режимов используются символы, приведенные ниже. Там же указаны основные характеристики режимов.
| Номер режима | Символ | Объект контроля | Отражатель | Озвучивание | Назначение | Томограмма |
| 1 |  |
полупространство | "точечный" | прямое | Для изделий сложной формы, не имеющих определенной толщины, либо изделий с грубой донной поверхностью |  |
| 2 |  |
плита, 10 < d ≤ 100 мм | "точечный" | прямое и отраженное | Для плоскопараллельных изделий с известной толщиной |  |
| 3 |  |
пластина, d < 10 мм | "точечный" | отраженное | Для контроля плоскопараллельных изделий с известной толщиной, объектов малой толщины при определении дефектов вблизи поверхности |  |
| 4 |  |
плита или пластина, d < 100 мм | плоскостный | прямое и отраженное | Для определения вертикально-ориентированных дефектов с гладкой поверхностью, зеркально отражающих ультразвук |  |
| 5 |  |
плита или пластина, d < 100 мм | объемный | прямое и отраженное | Универсальный режим для плоскопараллельных изделий с известной толщиной и всех типов несплошностей |  |
Технические характеристики
| Параметр | Значение |
| Размер томограммы | 256 x 160 точек |
| Шаг реконструкции томограммы | 0,1 – 2,0 мм |
| Диапазон устанавливаемых рабочих частот ультразвука | 1 – 10 МГц |
| Диапазон измерений глубины залегания дефекта (по стали) с цифрофокусируемой антенной решеткой поперечных волн M9170 | 2 – 300 мм |
| Тип дисплея (разрешение) | 5,7″ TFT (640 x 480) |
| Источник питания | литиевый аккумулятор |
| Номинальное значение напряжения питания | 11,1 В |
| Время непрерывной работы от аккумулятора, не менее | 6 ч |
| Габаритные размеры электронного блока | 260 х 157 х 43 мм |
| Масса электронного блока | 800 г |
| Диапазон рабочих температур | от -20 до +55ºC |
Базовый комплект
| Наименование | Код |
| А1525 Solo - электронный блок ультразвукового дефектоскопа (ультразвукового томографа с цифровой фокусировкой антенной решетки) | 1129 |
| Антенная решетка M9170 4.0V60R26X10CS | 1159 |
| Кабель LEMO-LEMO одинарный 1,2 м | 1213 |
| Преобразователь S3568 2.5A0D10CL | 1462 |
| Преобразователь S5182 2.5А65D12CS | 1434 |
| Преобразователь S5096 5.0A70D6CS | 1443 |
| Сетевой адаптер с кабелем 220 В - 15 В | 1829 |
| Кабель USB A - Micro B | 1222 |
| Носитель с документацией и ПО | 1511 |
| Калибровочный образец V2/25 | 1314 |
| Планшет D12 | 1616 |
| Чехол D12 | 1622 |
| Гель УЗ -30°C...+100°C, 0,1 кг | 1915 |
| Жесткий кейс М20 | 1615 |
