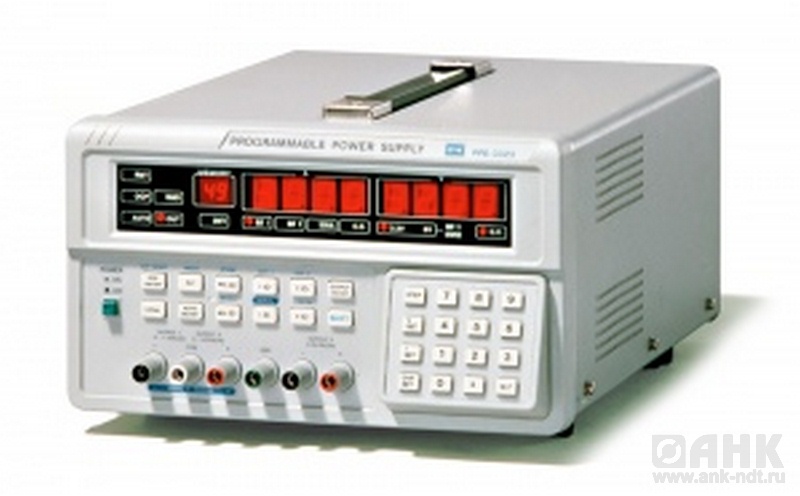

Описание PPT-3615 программируемого линейного источника питания
Состоит в госреестре СИ
Доставка во все регионы РФ
Краткие технические характеристики PPT-3615:
- Трехканальный источник питания: два канала 0...36 В/0...1,5 А, 3 канал 0...6 В/0...3 А, (10 мВ 1 мА), послед. и парал. соединение и автотрекинг основных каналов, память до 50 профилей, автовоспроизведение группы профилей, три дополнительных 4-проводных выхода, GPIB
Подробные технические характеристики:
Назначение программируемого линейного источника питания PPT-3615G:
Программируемый линейный источник питания PPT-3615G: Два канала: максимум 36 В, 3 А, 96 Вт на канал; Нестабильность 3 мВ / 3 мА; Пульсации 1 мВ / 3 мА ср. кв.; Максимальная дискретность установки параметров: 10 мВ, 1 мА; Режимы стабилизации напряжения и тока; Последовательное и параллельное соединение основных каналов, автотрекинг, 2-х полярный выход; Защита от перегрузки и перенапряжения; Выход для подключения удаленной нагрузки; Автовоспроизведение до 100 профилей; Интерфейс GPIB; Цифровая индикация тока и напряжения (4 разряда, СДИ); Масса 10 кг.
Технические характеристики программируемого линейного источника питания PPT-3615G:
| Параметр | Значения |
| ВЫХОДНОЕ НАПРЯЖЕНИЕ (В) | |
| Канал 1 | 0...36 |
| Канал 2 | 0...36 |
| Канал 3 | 0 ... 6 |
| ВЫХОДНОЙ ТОК (А) | |
| Канал 1 | 0...1,5 |
| Канал 2 | 0...1,5 |
| Канал 3 | 0...3 |
| СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ | |
| Нестабильность | Изменение напряжения питания: ? 3 мВ Изменение тока нагрузки: ? 6 мВ;? 3 мВ (доп. выход) |
| Уровень пульсаций | ? 1 мВср. кв. / 3 мВпик-пик в диапазоне 20 Гц…20 МГц |
| Время установления | ? 100 мс при изменении тока нагрузки 10…90% |
| Дрейф | < 0,03% + 6 мВ |
| СТАБИЛИЗАЦИЯ ТОКА | |
| Нестабильность | Изменение напряжения питания: ? 3 мА Изменение напряжения на нагрузке: ? 3 мА |
| Уровень пульсаций | ? 3 мАср. кв. в диапазоне 20 Гц…20 МГц |
| Дрейф | < 0,1% + 6 мА |
| УСТАНОВКА ВЫХОДНЫХ ПАРАМЕТРОВ | |
| Максимальная дискретность установки | 10 мВ; 1 мА |
| Шаг установки | 10 мВ.,.10 В; 1 МА...1 А |
| ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ ВЫХОДОВ, АВТОТРЕКИНГ | |
| Нестабильность | Изменение напряжения питания: ? 3 мВ Изменение тока нагрузки: ? 50 мВ |
| Погрешность трекинга | ± (0,1% + 50 мВ) |
| ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ ВЫХОДОВ | |
| Нестабильность в режиме стабилизации напряжения | Изменение напряжения питания: ? 3 мВ Изменение тока нагрузки: ? 6 мВ; ? 3 мВ |
| Нестабильность в режиме стабилизации тока | Изменение напряжения питания: ? 6 мА Изменение напряжения на нагрузке: ? 6 мА |
| Погрешность установки | ± (0,05% + 25 мВ) ± (0,2% + 20 мА) |
| ПАМЯТЬ | |
| Функции | Запись/считывание до 50 профилей |
| ТАЙМЕР | |
| Функции | Задание времени автовоспроизведения профилей |
| Время воспроизведения одного профиля | 1 с…255 мин |
| Максимальное время воспроизведения | 255 мин ? 50 |
| Дискретность установки | 1 с |
| ОБЩИЕ ДАННЫЕ | |
| Напряжение питания | 100 / 120 / 220 / 240 В (± 10%), 50 / 60 Гц |
| Габаритные размеры | 255 х 145 х346 мм |
| Масса | 10 кг |
