Описнаие МЕТОЛАБ 603 твердомера стационарного по Бринеллю
Принцип действия твердомеров основан на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка. Приборы представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Твердомер МЕТОЛАБ 601 - базовая модель, оснащенная нониусным микроскопом с увеличением 20-х.
Твердомер МЕТОЛАБ 601-01 аналогичен МЕТОЛАБ 601 и дополнительно оснащен автоматической системой измерения твердости (АСИТ), включающей в себя портативную камеру и ноутбук, программное обеспечение которого позволяет определять значение твердости.
Твердомер МЕТОЛАБ 602 оборудован встроенным цифровым микроскопом, результат измерения отображается на ЖК экране.

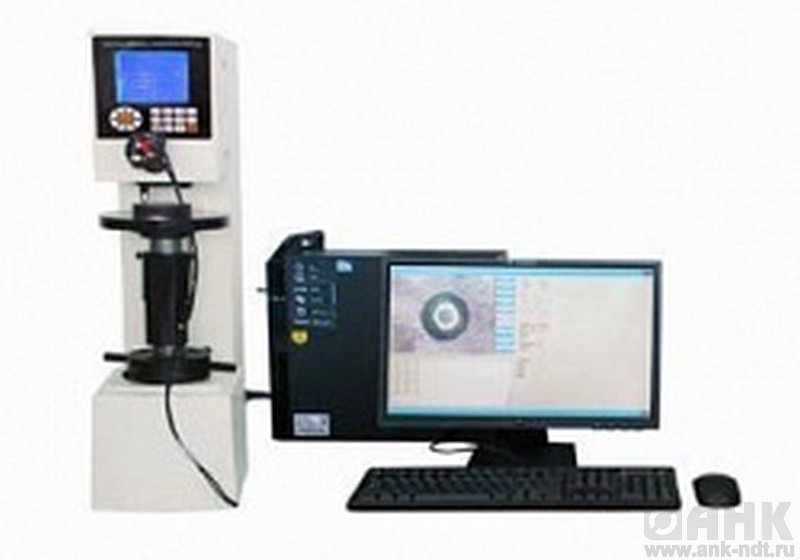

Твердомер МЕТОЛАБ 603 оснащен цифровой камерой и компьютером, программное обеспечение которого позволяет определять значение твердости.
Твердомер МЕТОЛАБ 604 оборудован выносным цифровым микроскопом, соединенным с твердомером. Результат испытания отображается на ЖК экране твердомера.
Твердомер МЕТОЛАБ 603:
Усилие нагружения 62.5, 100 , 125, 187.5, 250, 500, 750, 1000, 1500, 3000 кгс.
Тип привода: электромеханический;
-электронное переключение величины нагрузки
-LCD экран
-контроль приложения нагрузки при помощи датчика силы
-отображение параметров и показаний на экране
- меню на русском языке
-измерение диаметров отпечатков при помощи микроскопа
- расчет значения твердости по переводным таблицам или через программу твердомера
Метрологические и технические характеристики:
|
Шкала Бринелля
|
Нагрузка, Н
|
Пределы допускаемой относительной погрешности нагрузки, %
|
Диапазон измерения твердости, HBW
|
|
HBW 2,5/62,5
|
613
|
±1,0
|
от 32 до 218
|
|
HBW 2,5/187,5
|
1839
|
от 95 до 650
|
|
|
HBW 5/125
|
1226
|
от 16 до 100
|
|
|
HBW 5/750
|
7355
|
от 95 до 650
|
|
|
HBW 10/500
|
4903
|
от 16 до 100
|
|
|
HBW 10/1000
|
9807
|
от 32 до 218
|
|
|
HBW 10/1500
|
14710
|
от 48 до 222
|
|
|
HBW 10/3000
|
29420
|
от 95 до 650
|
