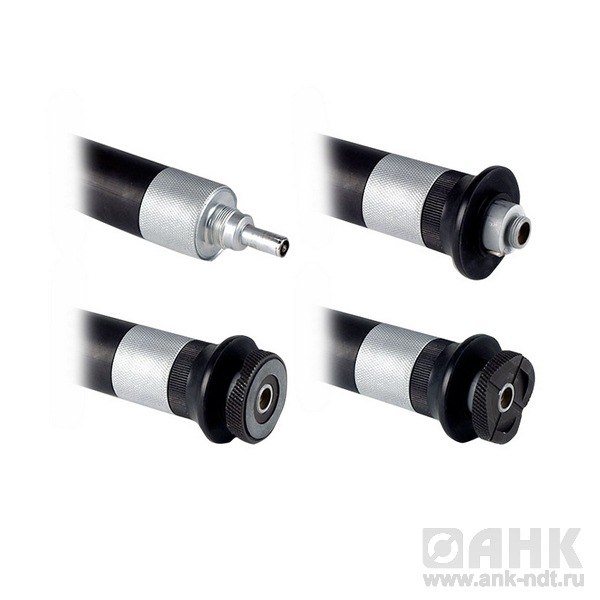

Описание датчиков УЗДТ-50H, УЗДТ-10H, УЗДТ-100H для твердомеров
Предназначены для контроля изделий с плохо подготовленной грубой поверхностью. Меньшее влияние шероховатости и других параметров поверхности объекта измерения (нагрузка измерения 100Н).
Технические характеристики
|
Тип
|
Испытательная нагрузка, Н, кгс
|
Габариты, мм
|
Диаметры отпечатков на изделиях
при твердости 400 НВ (42,5 HRCэ), мм |
Глубина отпечатков на изделиях
при твердости 400 НВ (42,5 HRCэ), мм |
Требуемая шероховатость поверхности
Ra*, мкм |
|
УЗДТ-50Н
|
49 (5)
|
? 26х140
(?36x140 с плоской насадкой) |
0,130
|
0,038
|
1,6
|
|
УЗДТ-10Н
|
9,8 (1)
|
0,058
|
0,017
|
0,8
|
|
|
УЗДТ-100Н
|
98 (10)
|
0,180
|
0,052
|
3,2
|
