Описание
Измерение толщины гальванических, лакокрасочных и других неферромагнитных покрытий на малоразмерных стальных деталях с малыми радиусами кривизны и в труднодоступных местах сложнопрофильных изделий.
Особенности

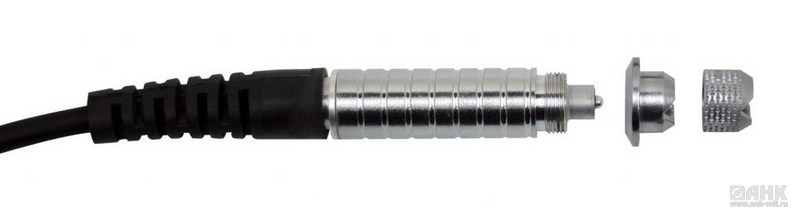

- преобразователь с подпружиненным металлическим корпусом, двумя типами съемных упорных насадок с возможностью использования как «карандашного»;
- практически не истираемая контактная поверхность и устойчивость к воздействию химических веществ гальванических производств.
Технические характеристики
|
Тип
|
Диапазон измерения
толщин |
Основная погрешность измерения по диапазонам толщин
|
Мин. диаметр основания, Øн/Øв,мм
|
Диаметр зоны измерения Øм,мм
|
Габариты, мм
|
|
ИД0 ИД0/90 |
0-300 мкм
|
≤ ± (0,01T+1) мкм
|
1/4,5
|
< 3
|
Ø 9×115
|
|
Ø 20х127
|
|||||
|
ИД1 (с насадками)
|
0-300 мкм
|
≤ ± (0,01T+1) мкм
|
1/4,5
|
< 3
|
Ø 9×65
|
|
ИД1 (0-0,3 мм)
|
0-300 мкм
|
≤ ± (0,01T+1) мкм
|
1/4,5
|
< 3
|
Ø 9×65
|
|
ИД2
|
0-3000 мкм
|
0–2000 мкм: ≤± (0,015T+1) мкм
2000–3000 мкм: ≤±0,02T |
1,5/9
|
6
|
Ø 19x83
|
|
ИД2-min
|
Ø 9×65
|
||||
|
ИД3
|
0-6 мм
|
0–5 мм: ≤±(0,015T+0,005) мм
5–6 мм: ≤±0,02T |
2,5/10,5
|
8
|
Ø 19×83
|
|
ИД4
|
0-8 мм
|
0–6 мм: ≤±(0,015T +0,01) мм
6–8 мм: ≤±0,02T |
5/18,5
|
12
|
Ø 15×49
|
|
ИД5
|
0-10 мм
|
1–8 мм: ≤± (0,015T+0,01) мм
8–10 мм: ≤±0,02T |
7/57
|
17
|
Ø 23×58
|
